自營日本佑能 UNION 超硬銑刀HRRS系列 避空型圓角刀

可切削材料表（◎最合適 ○合適）

碳素鋼 S45C S55C

合金鋼 SK/SCM SUS

預硬鋼  NAK HPM

淬火鋼

鑄鐵

鋁合金

石墨

銅

樹脂

玻璃纖維 樹脂

鈦合金

高溫合金

超硬合金

硬脆材料

~55HRC

~60HRC

~70HRC

◎

◎

◎

○ ~65HRC

○

柄錐角度僅供您參考。如果擔心會干涉工件的話請進行實測 予以確認。請注意刀柄部不要接觸工件。

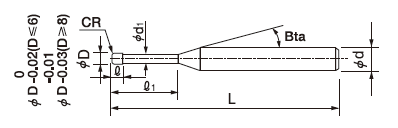

型號	直徑 φD	圓角半徑 CR	有效長 R1	刃長 R	首徑 φd1	柄錐角度 Bta	全長  L	柄徑 φd
HRRS 4020-03-06	2	R0.3	6	2	1.91	16°	70	4
HRRS 4020-05-06		R0.5					70	4
HRRS 4030-08-09-3	3	R0.8	9	3	2.92	—	70	3
HRRS 4030-08-09						16°	70	6
HRRS 4040-03-12-6	4	R0.3	12	4	3.82	16°	70	6
HRRS 4040-03-20-6			20				70	6
HRRS 4040-05-12		R0.5	12	4	3.82	—	70	4
HRRS 4040-05-12-6						16°	70	6
HRRS 4040-05-20-6			20				70	6
HRRS 4040-10-12		R1.0	12	4	3.82	—	70	4
HRRS 4040-10-12-6						16°	70	6
HRRS 4040-10-20-6			20				70	6

HRRS 4050-12-15	5	R1.2	15	5	4.82	16°	70	6
HRRS 4060-03-18	6	R0.3	18	6	5.82	—	90	6
HRRS 4060-03-30			30				90	6
HRRS 4060-05-18		R0.5	18				90	6
HRRS 4060-05-30			30				90	6
HRRS 4060-10-18		R1.0	18				90	6
HRRS 4060-10-30			30				90	6
HRRS 4060-15-18		R1.5	18				90	6
HRRS 4060-15-30			30				90	6
HRRS 4060-20-18		R2.0	18				90	6
HRRS 4080-03-24	8	R0.3	24	8	7.82	—	100	8
HRRS 4080-03-40			40				100	8
HRRS 4080-05-24		R0.5	24				100	8
HRRS 4080-05-40			40				100	8
HRRS 4080-10-24		R1.0	24				100	8
HRRS 4080-10-40			40				100	8
HRRS 4080-20-24		R2.0	24				100	8
HRRS 4080-20-40			40				100	8
HRRS 4080-30-24		R3.0	24				100	8
HRRS 4100-03-30	10	R0.3	30	10	9.82	—	110	10
HRRS 4100-03-50			50				110	10
HRRS 4100-05-30		R0.5	30				110	10
HRRS 4100-05-50			50				110	10
HRRS 4100-10-30		R1.0	30				110	10
HRRS 4100-10-50			50				110	10
HRRS 4100-20-30		R2.0	30				110	10
HRRS 4100-20-50			50				110	10
HRRS 4100-30-30		R3.0	30				110	10
HRRS 4120-03-36	12	R0.3	36	12	11.82	—	120	12
HRRS 4120-03-60			60				120	12
HRRS 4120-05-36		R0.5	36				120	12
HRRS 4120-05-60			60				120	12
HRRS 4120-10-36		R1.0	36				120	12
HRRS 4120-10-60			60				120	12
HRRS 4120-20-36		R2.0	36				120	12
HRRS 4120-20-60			60				120	12
HRRS 4120-40-36		R4.0	36				120	12

HRRS/HRRS加工參數表
粗加工條件 有效長3D型

加工材料			預硬鋼/淬火鋼 (30~45HRC) (氣冷/油霧)				淬火鋼 (45~55HRC) (氣冷/油霧)				淬火鋼 (55~65HRC) (氣冷/油霧)
型號	直徑  (mm)	圓角半徑 (mm)	轉速  (min-1)	進給  (mm/min)	ap (mm)	ae (mm)	轉速  (min-1)	進給  (mm/min)	ap (mm)	ae (mm)	轉速  (min-1)	進給  (mm/min)	ap (mm)	ae (mm)
4020-03-06	2	R0.3	30,000	7,650	0.03	0.41	10,000	2,160	0.08	0.36	8,000	1,170	0.04	0.36
4020-05-06		R0.5	30,000	7,650	0.05	0.72	10,000	2,160	0.14	0.63	8,000	1,170	0.07	0.63
4030-08-09	3	R0.8	25,000	8,100	0.07	1.08	10,000	2,970	0.16	0.95	7,000	1,710	0.09	0.95
4040-03-12-6	4	R0.3	15,000	8,550	0.05	0.66	9,000	3,600	0.08	0.62	6,000	2,160	0.04	0.62
4040-05-12		R0.5	15,000	8,550	0.06	0.82	9,000	3,600	0.10	0.77	6,000	2,160	0.05	0.77
4040-10-12		R1	15,000	8,550	0.11	1.44	9,000	3,600	0.16	1.35	6,000	2,160	0.09	1.35
4050-12-15	5	R1.2	10,000	8,550	0.16	1.80	8,000	4,950	0.18	1.58	6,000	2,160	0.14	1.58
4060-03-18	6	R0.3	9,000	8,550	0.08	0.98	8,000	5,400	0.09	0.87	6,000	2,070	0.08	0.87
4060-05-18		R0.5	9,000	8,550	0.10	1.23	8,000	5,400	0.11	1.08	6,000	2,070	0.11	1.08
4060-10-18		R1	9,000	8,550	0.14	1.57	8,000	5,400	0.14	1.49	6,000	2,070	0.14	1.49
4060-15-18		R1.5	9,000	8,550	0.17	2.16	8,000	5,400	0.18	1.89	6,000	2,070	0.18	1.89
4060-20-18		R2	9,000	8,550	0.17	2.30	8,000	5,400	0.18	2.02	6,000	2,070	0.18	2.02
4080-03-24	8	R0.3	7,000	8,550	0.03	1.20	6,000	5,850	0.04	1.04	4,000	2,070	0.03	1.04
4080-05-24		R0.5	7,000	8,550	0.04	1.50	6,000	5,850	0.05	1.30	4,000	2,070	0.04	1.30
4080-10-24		R1	7,000	8,550	0.05	1.92	6,000	5,850	0.06	1.80	4,000	2,070	0.05	1.80
4080-20-24		R2	7,000	8,550	0.21	2.88	6,000	5,850	0.23	2.52	4,000	2,070	0.18	2.52
4080-30-24		R3	7,000	8,550	0.21	3.09	6,000	5,850	0.23	2.70	4,000	2,070	0.18	2.70
4100-03-30	10	R0.3	6,000	8,550	0.03	1.60	5,000	5,580	0.04	1.30	3,000	2,160	0.03	1.30
4100-05-30		R0.5	6,000	8,550	0.04	2.00	5,000	5,580	0.05	1.62	3,000	2,160	0.04	1.62
4100-10-30		R1	6,000	8,550	0.06	2.57	5,000	5,580	0.07	2.25	3,000	2,160	0.05	2.25
4100-20-30		R2	6,000	8,550	0.24	3.60	5,000	5,580	0.27	3.15	3,000	2,160	0.18	3.15
4100-30-30		R3	6,000	8,550	0.24	3.86	5,000	5,580	0.27	3.38	3,000	2,160	0.18	3.38
4120-03-36	12	R0.3	5,000	8,550	0.04	1.93	4,000	7,290	0.04	1.56	2,000	2,250	0.03	1.56
4120-05-36		R0.5	5,000	8,550	0.05	2.41	4,000	7,290	0.05	1.94	2,000	2,250	0.04	1.94
4120-10-36		R1	5,000	8,550	0.07	3.09	4,000	7,290	0.07	2.70	2,000	2,250	0.05	2.70
4120-20-36		R2	5,000	8,550	0.27	4.32	4,000	7,290	0.27	3.78	2,000	2,250	0.18	3.78
4120-40-36		R4	5,000	8,550	0.27	4.63	4,000	7,290	0.27	4.05	2,000	2,250	0.18	4.05

對于未登載的型號(有效長5D型)和突出長加長型，請以本加工參數表為基礎，使用以下的突出長系數計算。
(有效長5D:有效長/外徑φ D = 5)
D:φ2.0~3.0

伸出長比例 L/D	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)
~φD×6	×1	×1	×1	×1
~φD×7	×0.8	×0.8	×0.8	×0.9
~φD×8	×0.7	×0.7	×0.7	×0.9
~φD×9	×0.7	×0.7	×0.6	×0.8
~φD×10	×0.6	×0.6	×0.6	×0.7

D:φ4.0~6.0

伸出長比例 L/D	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)
~φD×4	×1	×1	×1	×1
~φD×5	×0.9	×0.9	×0.9	×0.9
~φD×6	×0.8	×0.8	×0.8	×0.9
~φD×7	×0.7	×0.7	×0.6	×0.8
~φD×8	×0.5	×0.5	×0.6	×0.7

D:φ4.0~6.0

伸出長比例 L/D	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)
~φD×4	×1	×1	×1	×1
~φD×5	×0.7	×0.7	×0.7	×0.8
~φD×6	×0.5	×0.5	×0.6	×0.7

D:直徑              L:刀具伸出刀柄的長度
精加工（平面/斜面）   有效長3D形

加工材料			預硬鋼/淬火鋼 (30~45HRC) (氣冷/油霧)				淬火鋼 (45~55HRC) (氣冷/油霧)				淬火鋼 (55~65HRC) (氣冷/油霧)
型號	直徑 (mm)	圓角半徑 (mm)	轉速  (min-1)	進給  (mm/min)	ap (mm)	ae (mm)	轉速 (min-1)	進給  (mm/min)	ap (mm)	ae (mm)	轉速  (min-1)	進給  (mm/min)	ap (mm)	ae (mm)
4020-03-06	2	R0.3	30,000	850	0.10	0.03	10,000	355	0.10	0.04	8,000	240	0.05	0.03
4020-05-06		R0.5	30,000	1,100	0.10	0.04	10,000	460	0.10	0.05	8,000	310	0.05	0.04
4030-08-09	3	R0.8	25,000	1,100	0.10	0.04	10,000	650	0.10	0.07	7,000	350	0.05	0.05
4040-03-12-6	4	R0.3	15,000	620	0.08	0.04	9,000	365	0.08	0.04	6,000	205	0.04	0.03
4040-05-12		R0.5	15,000	775	0.10	0.05	9,000	455	0.10	0.05	6,000	255	0.05	0.04
4040-10-12		R1	15,000	1,100	0.10	0.07	9,000	650	0.10	0.07	6,000	360	0.05	0.06
4050-12-15	5	R1.2	10,000	1,100	0.10	0.11	8,000	650	0.10	0.08	6,000	360	0.05	0.06
4060-03-18	6	R0.3	9,000	550	0.16	0.06	8,000	300	0.16	0.04	6,000	170	0.08	0.03
4060-05-18		R0.5	9,000	690	0.20	0.08	8,000	375	0.20	0.05	6,000	215	0.10	0.04
4060-10-18		R1	9,000	975	0.20	0.11	8,000	530	0.20	0.07	6,000	310	0.10	0.05
4060-15-18		R1.5	9,000	1,200	0.20	0.13	8,000	650	0.20	0.08	6,000	380	0.10	0.06
4060-20-18		R2	9,000	1,385	0.20	0.15	8,000	750	0.20	0.09	6,000	435	0.10	0.07
4080-03-24	8	R0.3	7,000	480	0.04	0.07	6,000	260	0.04	0.05	4,000	145	0.04	0.05
4080-05-24		R0.5	7,000	598	0.05	0.09	6,000	322	0.05	0.06	4,000	184	0.05	0.06
4080-10-24		R1	7,000	845	0.05	0.12	6,000	455	0.05	0.08	4,000	265	0.05	0.07
4080-20-24		R2	7,000	1,200	0.20	0.17	6,000	650	0.20	0.11	4,000	380	0.10	0.10
4080-30-24		R3	7,000	1,465	0.20	0.21	6,000	795	0.20	0.13	4,000	465	0.10	0.12
4100-03-30	10	R0.3	6,000	478	0.04	0.08	5,000	258	0.04	0.05	3,000	147	0.04	0.06
4100-05-30		R0.5	6,000	598	0.05	0.10	5,000	322	0.05	0.06	3,000	184	0.05	0.07
4100-10-30		R1	6,000	845	0.05	0.14	5,000	455	0.05	0.09	3,000	265	0.05	0.09
4100-20-30		R2	6,000	1,200	0.20	0.20	5,000	650	0.20	0.13	3,000	380	0.10	0.13
4100-30-30		R3	6,000	1,470	0.20	0.25	5,000	795	0.20	0.16	3,000	465	0.10	0.16
4120-03-36	12	R0.3	5,000	480	0.04	0.10	4,000	260	0.04	0.07	2,000	145	0.04	0.09
4120-05-36		R0.5	5,000	598	0.05	0.12	4,000	322	0.05	0.08	2,000	184	0.05	0.10
4120-10-36		R1	5,000	845	0.05	0.17	4,000	455	0.05	0.11	2,000	265	0.05	0.13
4120-20-36		R2	5,000	1,200	0.20	0.24	4,000	650	0.20	0.16	2,000	380	0.10	0.19
4120-40-36		R4	5,000	1,695	0.20	0.34	4,000	915	0.20	0.23	2,000	535	0.10	0.27

對于未登載的型號(有效長5D型)和突出長加長型，請以本加工參數表為基礎，使用PDF文件中D-39頁的突出長系數計算。
(有效長5D:有效長/外徑φ D = 5)

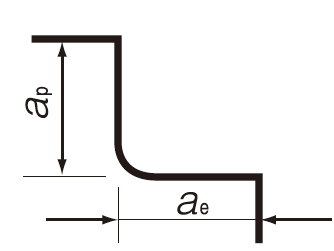

粗加工參數

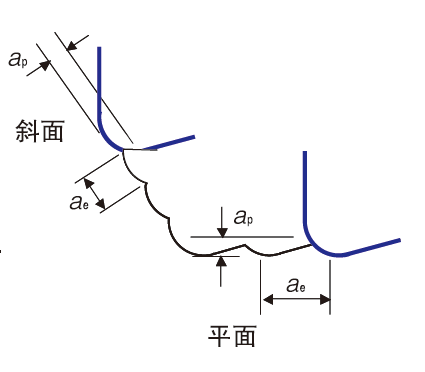

精加工參數(平面/斜面)

ap :切深
ap :切寬
備注：
  ?當機床的轉速不夠的時候，請按同比例降低轉速與進給速度。
  ?槽加工時，進給請降到50%以下。
  ?以精加工參數的突出長進行計算時，請只下調轉速的比例。
  ?推薦氣冷或油霧。
