自營日本佑能UNION 2刃HARDMAX涂層系列 HSB球刀

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: UNION(佑能)

產品分類: 球刀

型號: G5ACB0F4D697B1

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 采用新HARDMAX涂層，在硬度不變的基礎上耐酸性更強，同時提高了耐磨性從而改善了加工精度！

數量: - +

產品樣本

日本佑能UNION 2刃HARDMAX涂層系列 HSB球刀.pdf

: 立即購買 加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

UNION(佑能)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

采用新HARDMAX涂層，在硬度不變的基礎上耐酸性更強，同時提高了耐磨性從而改善了加工精度！

對于加工40HRC以上的高硬度模具材料，可實現更好的加工效率、長壽命和高質量。
采用新HARDMAX涂層，在硬度不變的基礎上耐酸性更強。
適用于水溶性?油性切削油、油霧、氣冷等任意一種冷卻方式。
球頭先端部的負前角設計，提高了耐磨性從而改善了加工精度。
球頭外刃側的弱負前角設計，確保了良好的切削性能從而實現良好的加工面。

可切削材料表：（◎最合適 ○合適）

加工材料

碳素鋼
S45C S55C

合金鋼
SK/SCM SUS

預硬鋼
NAK HPM

淬火鋼

鑄鐵

鋁合金

石墨

銅

樹脂

玻璃纖維樹脂

鈦合金

高溫合金

超硬合金

硬脆材料

~55HRC

~60HRC

~70HRC

○

◎

○

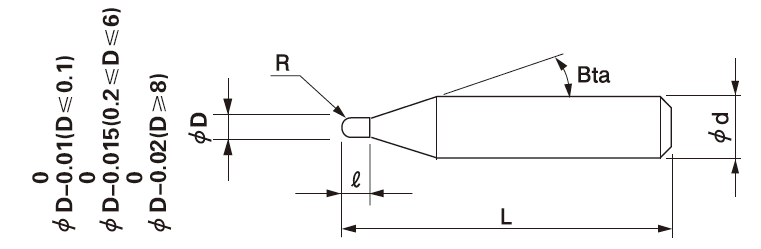

柄錐角度僅供您參考。如果擔心會干涉工件的話請進行實測 予以確認。請注意刀柄部不要接觸工件。

球半徑	直徑公差	R精度	螺旋角	刃數
R0.03~R0.05	0/-0.01			2刃＊
R0.1~R3	0/-0.015
R4~R6	0/-0.02

*僅 HSB1001-0020-6為單刃。
R精度：±0.005、直徑公差:0/-0.015
注意

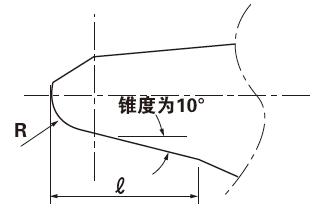

HSB1001 -0020-6(R0.05)是一個單刃錐度球頭銑刀，錐度為10°(見下圖）

共計70個型號 單位

型號	球半徑 R	刃長 R	柄錐角度 Bta	全長 L	柄徑 φd
HSB20006-0006	R0.03	0.06	11°	50	4
HSB20008-0008	R0.04	0.08	11°	50	4
HSB1001-0020-6	R0.05	0.2	11°	50	6
HSB2001-0010	R0.05	0.1	11°	50	4
HSB2002-0020-6	R0.1	0.2	16°	50	6
HSB2002-0030	R0.1	0.3	16°	50	4
HSB2003-0030	R0.15	0.3	16°	50	4
HSB2003-0030-6		0.3		50	6
HSB2003-0045		0.45		50	4
HSB2004-0040	R0.2	0.4	16°	50	4
HSB2004-0040-6		0.4		50	6
HSB2004-0060		0.6		50	4
HSB2005-0050	R0.25	0.5	16°	50	4
HSB2005-0050-6		0.5		50	6
HSB2005-0075		0.75		50	4

HSB2006-0060	R0.3	0.6	16°	50	4
HSB2006-0060-6		0.6		50	6
HSB2006-0090		0.9		50	4
HSB2007-0100	R0.35	1	16°	50	4
HSB2008-0080	R0.4	0.8	16°	50	4
HSB2008-0080-6		0.8		50	6
HSB2008-0120		1.2		50	4
HSB2009-0130	R0.45	1.3	16°	50	4
HSB2010-0100	R0.5	1	16°	50	4
HSB2010-0100-6		1		50	6
HSB2010-0150		1.5		50	4
HSB2010-0250		2.5		50	4
HSB2011-0160	R0.55	1.6	16°	50	4
HSB2012-0180	R0.6	1.8	16°	50	4
HSB2013-0190	R0.65	1.9	16°	50	4
HSB2014-0210	R0.7	2.1	16°	50	4
HSB2015-0150	R0.75	1.5	16°	50	4
HSB2015-0150-6		1.5		50	6
HSB2015-0200		2		50	4
HSB2015-0225		2.25		50	4
HSB2015-0400		4		50	4
HSB2016-0240	R0.8	2.4	16°	50	4
HSB2017-0250	R0.85	2.5	16°	50	4
HSB2018-0270	R0.9	2.7	16°	50	4
HSB2019-0280	R0.95	2.8	16°	50	4
HSB2020-0200	R1	2	16°	50	4
HSB2020-0200-6		2		60	6
HSB2020-0300		3		50	4
HSB2020-0600		6		60	4
HSB2025-0250	R1.25	2.5	16°	50	4
HSB2025-0250-6		2.5		60	6
HSB2025-0375		3.75		50	4
HSB2025-0600		6		60	4
HSB2030-0300	R1.5	3	16°	50	6
HSB2030-0450		4.5		70	6
HSB2030-0800		8		70	6
HSB2040-0400	R2	4	16°	50	6
HSB2040-0600		6		70	6
HSB2040-0800		8		70	6
HSB2050-0500	R2.5	5	16°	50	6
HSB2050-0750		7.5		80	6
HSB2050-0800		8		80	6
HSB2050-1200		12		80	6
HSB2060-0600	R3	6	—	50	6
HSB2060-0900		9		80	6
HSB2060-1200		12		80	6
HSB2080-0800	R4	8	—	60	8
HSB2080-1200		12		90	8
HSB2080-1400		14		90	8
HSB2100-1000	R5	10	—	70	10
HSB2100-1500		15		100	10
HSB2100-1800		18		100	10
HSB2120-1200	R6	12	—	75	12
HSB2120-1800		18		110	12
HSB2120-2200		22		110	12

HSB加工參數表

加工材料			預硬鋼/淬火鋼 NAK/STAVAX(~55HRC)				淬火鋼 SKD11(55~62HRC)				淬火鋼 HAP10(62~66HRC)				淬火鋼 HAP72(66~70HRC)
型號	球半徑 (mm)	刃長 (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)
20006-0006	R0.03	0.06	30,000	100	0.002以下	0.02	—	—	—	—	—	—	—	—	—	—	—	—
20008-0008	R0.04	0.08	30,000	130	0.003以下	0.03	—	—	—	—	—	—	—	—	—	—	—	—
1001-0020-6	R0.05	0.2	30,000	30	0.002以下	0.02	—	—	—	—	—	—	—	—	—	—	—	—
2001-0010	R0.05	0.1	30,000	200	0.004以下	0.04	—	—	—	—	—	—	—	—	—	—	—	—
2002-0020-6	R0.1	0.2	60,000	200	0.003	0.005	60,000	200	0.002	0.003	60,000	130	0.002	0.003	45,000	65	0.002	0.003
2002-0030	R0.1	0.3	60,000	200	0.003	0.005	60,000	200	0.002	0.003	60,000	130	0.002	0.003	45,000	65	0.002	0.003
2003-0030(-6)	R0.15	0.3	60,000	350	0.006	0.008	45,000	310	0.004	0.007	43,500	180	0.003	0.005	32,500	90	0.003	0.005
2003-0045	R0.15	0.45	60,000	350	0.006	0.008	45,000	310	0.004	0.007	43,500	180	0.003	0.005	32,500	90	0.003	0.005
2004-0040(-6)	R0.2	0.4	50,000	500	0.01	0.02	37,500	420	0.007	0.012	35,000	240	0.005	0.008	26,250	120	0.005	0.008
2004-0060	R0.2	0.6	50,000	500	0.01	0.02	37,500	420	0.007	0.012	35,000	240	0.005	0.008	26,250	120	0.005	0.008
2005-0050(-6)	R0.25	0.5	44,000	650	0.015	0.04	33,000	530	0.01	0.02	30,000	300	0.007	0.01	22,500	150	0.007	0.01
2005-0075	R0.25	0.75	44,000	650	0.015	0.04	33,000	530	0.01	0.02	30,000	300	0.007	0.01	22,500	150	0.007	0.01
2006-0060(-6)	R0.3	0.6	40,000	1,100	0.03	0.13	30,000	1,200	0.02	0.1	26,500	800	0.01	0.075	20,000	400	0.01	0.075
2006-0090	R0.3	0.9	40,000	1,100	0.03	0.13	30,000	1,200	0.02	0.1	26,500	800	0.01	0.075	20,000	400	0.01	0.075
2007-0100	R0.35	1	37,000	1,350	0.045	0.17	28,500	1,400	0.03	0.135	25,000	900	0.015	0.1	18,750	450	0.015	0.1
2008-0080(-6)	R0.4	0.8	35,000	1,600	0.06	0.21	27,000	1,600	0.04	0.17	23,500	1,000	0.02	0.12	17,500	500	0.02	0.12
2008-0120	R0.4	1.2	35,000	1,600	0.06	0.21	27,000	1,600	0.04	0.17	23,500	1,000	0.02	0.12	17,500	500	0.02	0.12
2009-0130	R0.45	1.3	32,500	1,650	0.1	0.28	25,500	1,800	0.055	0.21	22,000	1,300	0.025	0.14	16,500	650	0.025	0.14
2010-0100(-6)	R0.5	1	30,000	1,750	0.2	0.4	24,000	2,000	0.1	0.3	21,000	1,750	0.05	0.2	16,000	875	0.05	0.2
2010-0150		1.5	30,000	1,750	0.2	0.4	24,000	2,000	0.1	0.3	21,000	1,750	0.05	0.2	16,000	875	0.05	0.2
2010-0250		2.5	30,000	1,750	0.1	0.3	24,000	2,000	0.05	0.2	21,000	1,750	0.03	0.17	16,000	875	0.03	0.17
2011-0160	R0.55	1.6	30,000	1,900	0.21	0.43	22,000	2,000	0.105	0.32	19,000	1,750	0.05	0.22	14,250	875	0.05	0.22
2012-0180	R0.6	1.8	30,000	2,000	0.22	0.46	20,500	2,000	0.11	0.34	17,800	1,750	0.05	0.23	13,350	875	0.05	0.23
2013-0190	R0.65	1.9	30,000	2,150	0.23	0.49	19,000	2,000	0.115	0.36	16,600	1,750	0.05	0.24	12,450	875	0.05	0.24
2014-0210	R0.7	2.1	30,000	2,300	0.24	0.52	18,000	2,000	0.12	0.39	15,700	1,750	0.055	0.27	11,800	875	0.055	0.27
2015-0150(-6)	R0.75	1.5	30,000	2,450	0.25	0.55	17,000	2,000	0.12	0.4	15,000	1,750	0.06	0.29	11,250	875	0.06	0.29
2015-0200		2	30,000	2,450	0.25	0.55	17,000	2,000	0.12	0.4	15,000	1,750	0.06	0.29	11,250	875	0.06	0.29
2015-0225		2.25	30,000	2,450	0.25	0.55	17,000	2,000	0.12	0.4	15,000	1,750	0.06	0.29	11,250	875	0.06	0.29
2015-0400		4	30,000	2,450	0.15	0.45	17,000	2,000	0.07	0.31	15,000	1,750	0.04	0.24	11,250	875	0.04	0.24
2016-0240	R0.8	2.4	30,000	2,550	0.25	0.58	16,200	2,000	0.13	0.43	14,200	1,750	0.06	0.3	10,650	875	0.06	0.3
2017-0250	R0.85	2.5	30,000	2,600	0.26	0.61	15,500	2,000	0.135	0.46	13,500	1,750	0.065	0.32	10,100	875	0.065	0.32
2018-0270	R0.9	2.7	30,000	2,700	0.28	0.65	15,000	2,000	0.14	0.48	13,000	1,750	0.07	0.34	9,750	875	0.07	0.34
2019-0280	R0.95	2.8	29,000	2,800	0.3	0.69	14,500	2,000	0.145	0.49	12,600	1,750	0.075	0.36	9,450	875	0.075	0.36
2020-0200(-6)	R1	2	28,000	2,900	0.3	0.7	14,000	2,100	0.15	0.5	12,250	1,800	0.08	0.35	9,200	900	0.08	0.35
2020-0300		3	28,000	2,900	0.3	0.7	14,000	2,100	0.15	0.5	12,250	1,800	0.08	0.35	9,200	900	0.08	0.35
2020-0600		6	28,000	2,900	0.2	0.6	14,000	2,100	0.1	0.4	12,250	1,800	0.06	0.3	9,200	900	0.06	0.3
2025-0250(-6)	R1.25	2.5	24,500	2,950	0.35	0.85	12,250	2,150	0.17	0.6	10,700	1,850	0.1	0.45	8,050	925	0.1	0.45
2025-0375		3.75	24,500	2,950	0.35	0.85	12,250	2,150	0.17	0.6	10,700	1,850	0.1	0.45	8,050	925	0.1	0.45
2025-0600		6	24,500	2,950	0.26	0.75	12,250	2,150	0.125	0.5	10,700	1,850	0.08	0.4	8,050	925	0.08	0.4
2030-0300	R1.5	3	21,000	3,000	0.4	1	10,500	2,200	0.2	0.7	9,200	1,900	0.12	0.55	6,900	950	0.12	0.55
2030-0450		4.5	21,000	3,000	0.4	1	10,500	2,200	0.2	0.7	9,200	1,900	0.12	0.55	6,900	950	0.12	0.55
2030-0800		8	21,000	3,000	0.3	0.9	10,500	2,200	0.15	0.65	9,200	1,900	0.1	0.5	6,900	950	0.1	0.5
2040-0400	R2	4	18,000	3,200	0.5	1.3	9,000	2,300	0.25	0.95	7,900	2,000	0.15	0.75	5,900	1,000	0.15	0.75
2040-0600		6	18,000	3,200	0.5	1.3	9,000	2,300	0.25	0.95	7,900	2,000	0.15	0.75	5,900	1,000	0.15	0.75
2040-0800		8	18,000	3,200	0.5	1.3	9,000	2,300	0.25	0.95	7,900	2,000	0.15	0.75	5,900	1,000	0.15	0.75
2050-0500	R2.5	5	15,600	3,500	0.5	1.5	7,800	2,500	0.25	1.05	6,800	2,100	0.15	0.85	5,100	1,050	0.15	0.85
2050-0750		7.5	15,600	3,500	0.5	1.5	7,800	2,500	0.25	1.05	6,800	2,100	0.15	0.85	5,100	1,050	0.15	0.85
2050-0800		8	15,600	3,500	0.5	1.5	7,800	2,500	0.25	1.05	6,800	2,100	0.15	0.85	5,100	1,050	0.15	0.85
2050-1200		12	15,600	3,500	0.5	1.5	7,800	2,500	0.25	1.05	6,800	2,100	0.15	0.85	5,100	1,050	0.15	0.85

加工材料			預硬鋼/淬火鋼 NAK/STAVAX(~55HRC)				淬火鋼 SKD11(55~62HRC)				淬火鋼 HAP10(62~66HRC)				淬火鋼 HAP72(66~70HRC)
型號	球半徑 (mm)	刃長 (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)	轉速 (min-1)	進給 (mm/min)	ap (mm)	ae (mm)
2060-0600	R3	6	13,000	3,500	0.6	1.8	6,500	2,500	0.3	1.3	5,700	2,200	0.2	1	4,300	1,100	0.2	1
2060-0900		9	13,000	3,500	0.6	1.8	6,500	2,500	0.3	1.3	5,700	2,200	0.2	1	4,300	1,100	0.2	1
2060-1200		12	13,000	3,500	0.6	1.8	6,500	2,500	0.3	1.3	5,700	2,200	0.2	1	4,300	1,100	0.2	1
2080-0800	R4	8	9,500	3,000	0.7	2.1	5,200	2,200	0.4	1.7	4,500	1,900	0.25	1.35	3,400	950	0.25	1.35
2080-1200		12	9,500	3,000	0.7	2.1	5,200	2,200	0.4	1.7	4,500	1,900	0.25	1.35	3,400	950	0.25	1.35
2080-1400		14	9,500	3,000	0.7	2.1	5,200	2,200	0.4	1.7	4,500	1,900	0.25	1.35	3,400	950	0.25	1.35
2100-1000	R5	10	7,500	2,500	0.8	2.5	4,300	2,000	0.5	2.1	3,750	1,750	0.3	1.7	2,800	875	0.3	1.7
2100-1500		15	7,500	2,500	0.8	2.5	4,300	2,000	0.5	2.1	3,750	1,750	0.3	1.7	2,800	875	0.3	1.7
2100-1800		18	7,500	2,500	0.8	2.5	4,300	2,000	0.5	2.1	3,750	1,750	0.3	1.7	2,800	875	0.3	1.7
2120-1200	R6	12	6,200	2,000	0.9	3	3,600	1,750	0.6	2.6	3,150	1,500	0.35	2	2,350	750	0.35	2
2120-1800		18	6,200	2,000	0.9	3	3,600	1,750	0.6	2.6	3,150	1,500	0.35	2	2,350	750	0.35	2
2120-2200		22	6,200	2,000	0.9	3	3,600	1,750	0.6	2.6	3,150	1,500	0.35	2	2,350	750	0.35	2

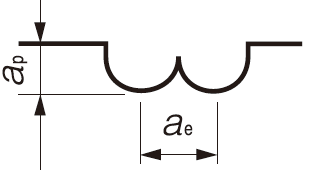

ap:切深
ae:切寬

備注：
?設備轉速不夠時，請同比例下調切削量和進給。
?溝槽加工時，請把進給速度降低到50%。
?當機床的轉速不夠時或者加工中發生震動，工具發熱的現象時，請把轉速及進給速度按同比例下調。
?工具的突出長超過35mm時，請把條件降低。
?使用水溶性和油性切削油、油霧、氣冷中的任意一種，均可實現穩定加工。


