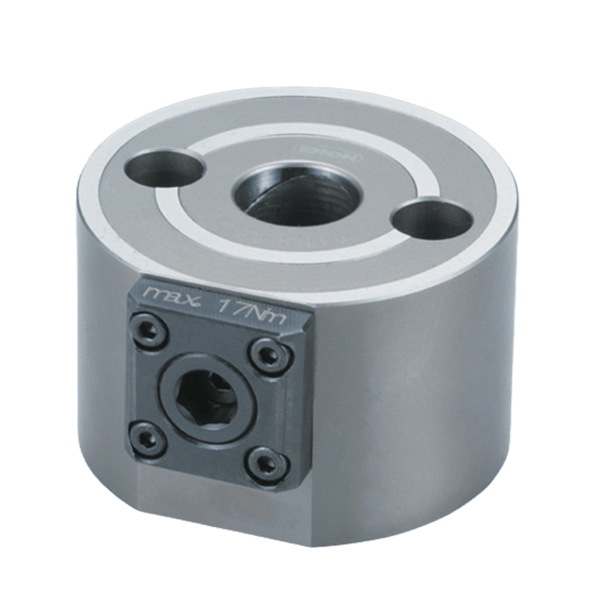

自營ERON-NABEYA雅朗 Q-LOCK 秒速定位系統 手動拉釘式本體

使用六角扳手旋緊本體側面即可實現裝夾作業，操作簡單便捷。其材質為SCM440，經過淬火處理，硬度達到HRC55，具有較高的強度和耐磨性

品牌: ERON(雅朗)

產品分類: 夾具配件

型號: QLTD-KN10

單位: 件

配送倉庫: 國內倉庫

貨期: 預計15個工作日發貨

產品服務: 當前產品的售前報價、售后安裝培訓與配件附件的采購，您可以直接聯系以下的ERON(雅朗)品牌官方的區域經理了解。

官方熱線: 區域李經理： 189-2921-8517 （微信同號）

: 1個規格點擊查看

產品樣本

ERON-NABEYA雅朗 Q-LOCK 秒速定位系統 手動拉釘式本體.pdf

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

思誠自營商城客服 電話：0769-22186189在線咨詢

共1個規格遇到問題了？采購管家來幫您聯系客服

型號、貨號	扭矩(Nm)	夾緊力(kN)	重量	價格	起訂（單位:件）	操作
QLTD-KN10	17	7	1.7	加購詢價	- +	加入購物車

商品詳情

PDF數據手冊

精簡治具?工件的定位與裝夾

材質 SCM440 熱處理淬火HRC55

特點

●通過使用6角扳手，旋緊本體側面，即可實現裝夾作業

●拉釘式的拉釘與氣壓，油壓式共用

●回避干涉，適用于一次裝夾5面加工

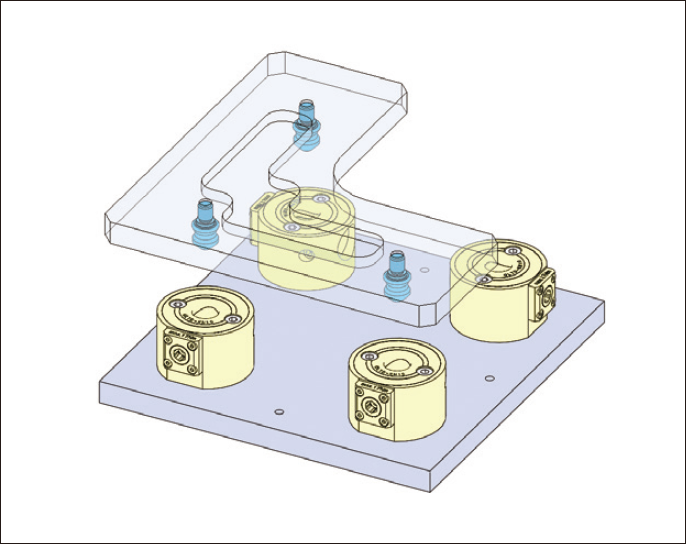

使用例

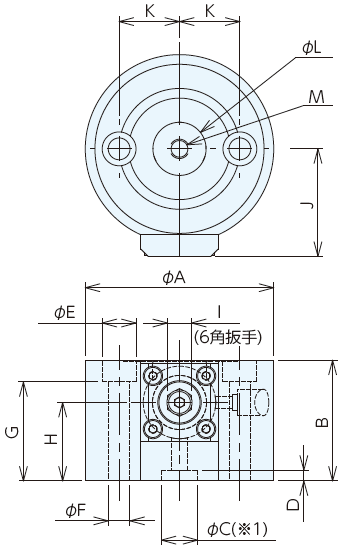

型號尺寸表

訂單號	No.	A	B	C H6	D +0.05	E	F	G	H	I	J	K	L	M
＊138069	QLTD-KN10	78	50	16	7.5	14	9	41	32.5	10	44.5	25	22	M8x1.25

No.	扭矩 Nm	夾緊力 kN	重量 kg
QLTD-KN10	17	7	1.7

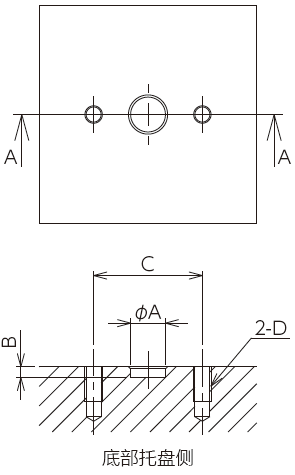

安裝加工尺寸

No.	A	B	C	D
QLTD-KN10	16	5	50	M8x1.25

■定位釘

●拉釘式本體定位用

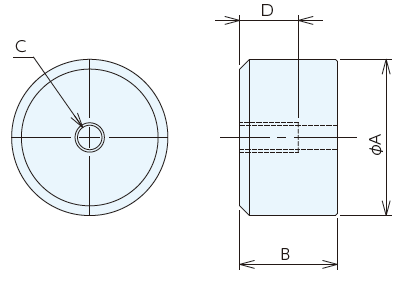

型號尺寸表

訂單號	No.	適用機型	Ａg6	B	C	D	重量ｇ
＊141108	PKR16010	QLTD-KN10	16	10	M3x0.5	6	15

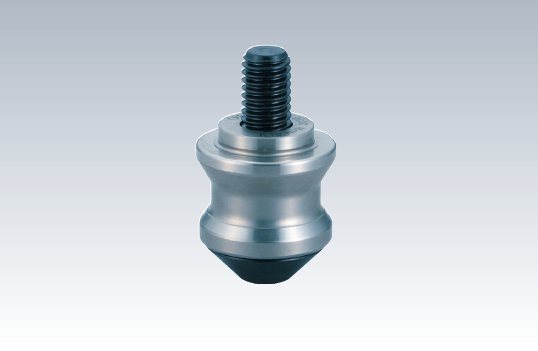

■拉釘式QLOCK拉釘側

●與工件組裝

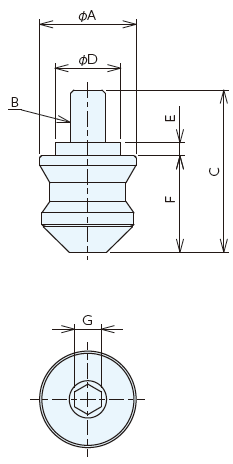

型號尺寸表

訂單號	No.	適用機型	A	B	C	D	E	F	G	重量g
＊136936	QLK10RPB	KS10.3,KS10.2	22	M 8×1.25	37	15	3	22	6	60

安裝加工尺寸

No.	A	B	C	D
QLK10RPB	15	3.5	13	M 8×P1.25

使用例


