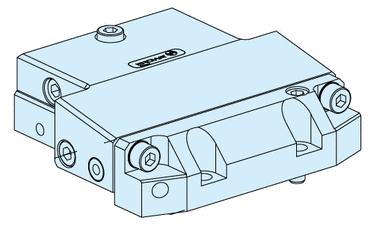

自營ER-030923 3D擺動式夾頭PalletSet W

規格：用于自動和手動裝載的擺動頭。使用G定位片，以增加耐用性。

應用：是萬能虎鉗方形塊，框架托板，虎鉗和橫梁托板等所有其它夾持元件的基礎。

注意：X，Y，Z軸可調。

更新：細長的線型規格，在高度上縮減15mm，使切割絲能更好的進入下導絲嘴。


技術參數
外形尺寸：130 x 140 x 48.8 mm
重復定位精度：0,002 mm
自動化可行性：OK
高度：48.8 mm
最大載重：15 Kg

---

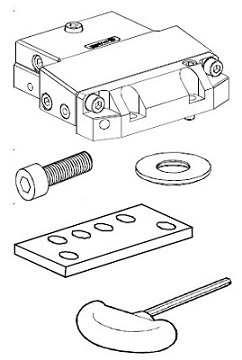

裝箱清單
1 x 3D擺動式夾頭
2 xM8×30沉頭螺栓
2 x 彈簧墊圈，輕，小
1 x 墊片
1 x 內六角扳手

---

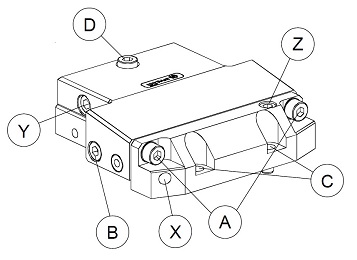

部件描述
A) 連接螺栓A
B) 緊固螺栓B
C) 連接螺栓C
D) 緊固螺栓D
X) X軸向調節螺釘
Y) Y軸向調節螺釘
Z) Z軸向調節螺釘

---



應用：
用于EROWA線切割PSW托板夾具，可將工件和電極托板化。

注意：
請勿松開或再夾緊定位片上的支撐腳。

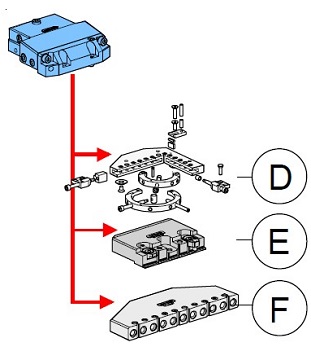

應用：
1) 可裝夾萬能虎鉗方形 PalletSetW (選件D)
2)可裝夾虎鉗 PalletSetW (選件E)
3)可裝夾橫梁托板 PalletSetW (選件F)

---



安裝：
1、將3D擺動式夾頭與您選擇的夾緊元件連接(D-F，選件)。
2、裝夾工件，夾緊。

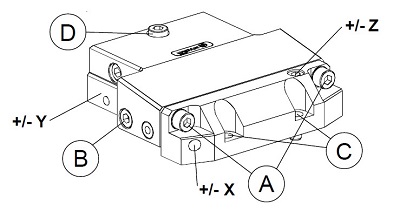

3、用千分表校驗工件位置。 使用X，Y和Z軸向角度調節螺絲校正工件的偏差位置

---
