自營ER-055774 扁平虎鉗 170mm PalletSet W

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: EROWA(愛路華)

產品分類: 夾具配件

型號: ER-055774

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: 應用于EROWA工具系統PalletSet W，側面夾持工件，工件可加工范圍不超過160mm。安裝于固定夾頭或擺動式夾頭上。

數量: - +

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

EROWA(愛路華)區域經理 李經理：18929218517咨詢

商品詳情

應用于EROWA工具系統PalletSet W，側面夾持工件，工件可加工范圍不超過160mm。安裝于固定夾頭或擺動式夾頭上。
EROWA夾具ER-055774扁平虎鉗

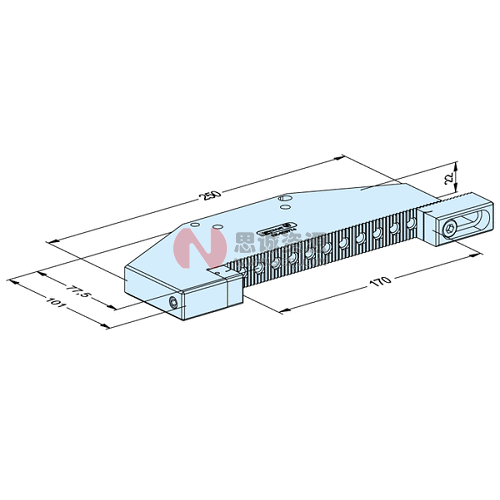

ER-055774 扁平虎鉗 170mm PalletSet W

規格：一個可移動夾爪和一個固定式夾爪。硬質，磨削和耐腐蝕。

夾持范圍：0-170 mm。

最大負載：12 kg。

應用：側面夾持尺寸0-170 mm的工件。適用于固定式夾頭或擺動式夾頭。

技術參數
材料：不銹鋼
最大載重：10 kg
工件夾持：0 - 160 mm (孔格間距12mm)
夾緊力：3200 Nm (在7Nm的扭力下)

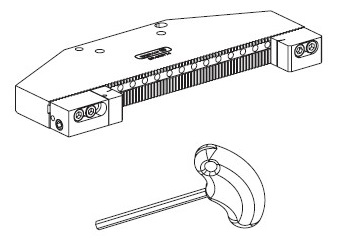

產品包裝清單
1 x 扁平虎鉗 22mm PSW
1 x 內六角扳手SW 5

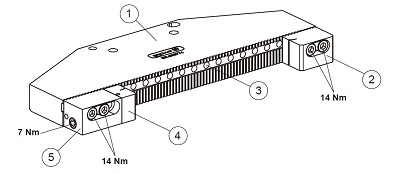

部件描述
1) PalletSet W虎鉗
2) 帶下推式元件的萬能夾爪
3) 孔格間距12mm
4) 可移動的帶下推式元件的夾爪可調節范圍4mm
5) 爪夾頭可調節范圍9mm

應用
應用于EROWA工具系統PalletSet W。
側面夾持工件，工件可加工范圍不超過160mm。
安裝于固定夾頭或擺動式夾頭上。

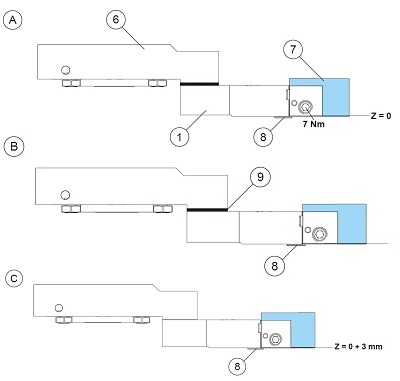

安裝
1、把扁平虎鉗(1)用螺釘安裝在固定夾頭ER-030678或
3D擺動式夾頭ER-030923 (6)上。
2、壓住外表面已加工過的工件(7)，將其靠在止動塊上。
以7Nm的力擰緊夾爪。
注意：正常使用時，Z-支撐(8)在下導絲的碰撞范圍之內。
工件底邊在Z=0處。(圖A)
3、為了避免碰撞，拿掉過渡板(9)。(圖B)
4、現在Z-支撐(8)就不在碰撞范圍內了。工件的底邊在Z=0+3mm處。(圖C)

選件
ER-001550 扭力扳手

維護保養

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能，而且會破壞工夾具的防腐蝕性能。請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ；理想值可達7。請同時參照機床操作

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘?jiān)?br/>

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。


