自營DAHLIH_大立立式綜合加工中心MCV-1800

模具加工的最佳選擇！完美品質，最佳精度！

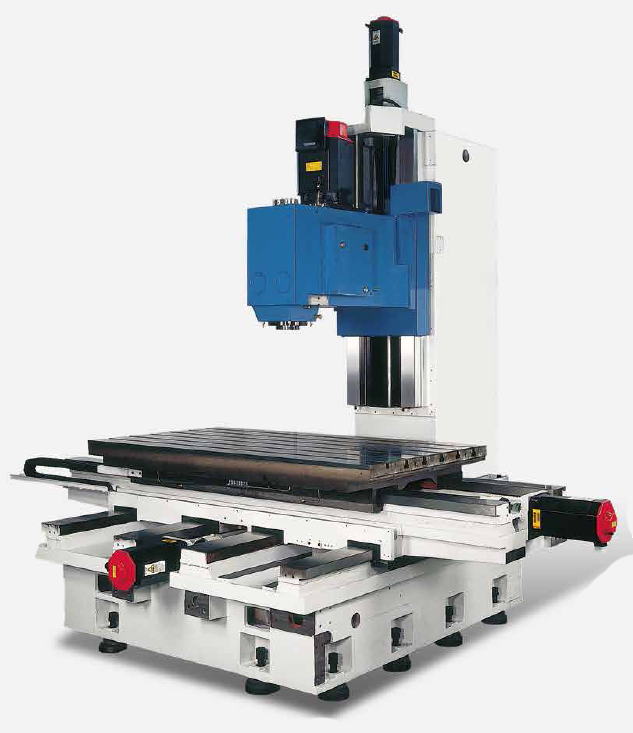

MCV-1800重型立式綜合加工機，是汽、機車鈑金模，中大型射出模具加工的最佳機種。此外也適合任何高速、高精度加工之需求。整體機械結構設計著重在高剛性，擁有最佳加工精度。四軌式底座設計，提供大型工件最穩固的支撐特性，配重平衡系統采用特殊氮氣設計，確保行程動作的順暢及穩定性。搭配現金的CNC控制器，性能可靠，操控簡易。主軸傳動機械為二段式齒輪傳動，可提供所需的扭力輸出，此外，MCV-1800立式綜合加工機，還涵蓋更多卓越特殊的機器特性。

高剛性結構體

-主結構件經過先進的有限元素分析設計，展現最佳的結構穩定性與剛性，行程速度快，重量輕。

-床臺與鞍座結構采用山型肋骨強化，力流線最短，確保最佳機體剛性。

-立柱采用對稱及優異的平衡設計，展現獨特的加工精度。

精密主軸頭

-可加裝主軸貫穿冷卻系統，適合深孔鉆作業。

-廣域的主軸轉速范圍，適合各種加工需求。

-主軸采用浮動式打刀設計，有效延長軸承使用壽命。

-外殼為箱型結構體，剛性佳。

-特殊設計長鼻端主軸，適合使用較短刀具。

優異的主軸傳動系統

主軸傳動系統采用全齒式二段變速，提供高扭矩輸出，切削性能優異。

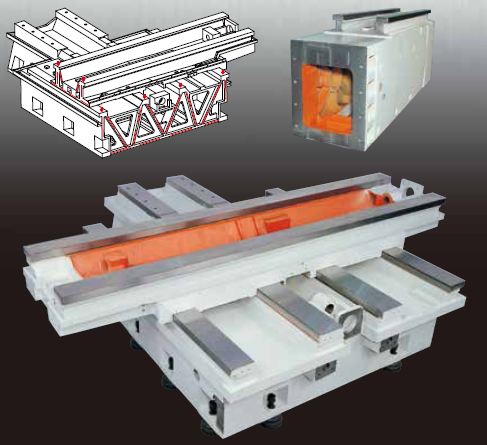

提供重型工件穩定的支撐

-本機主結構鑄件均采用高剛性鑄鐵，確保最佳的結構穩定性。

-立柱、床臺及鞍座配合合理化的肋骨強化設計，除了提升結構剛性，并將熱變形降到最低程度。

-床臺為方形四硬軌構造，對重型工件提供穩固的支撐。

-三軸滾珠螺桿經預拉處理，有效預制熱變形。

完整的技術背景，完美的品質風范是綜合加工機的最佳選擇！

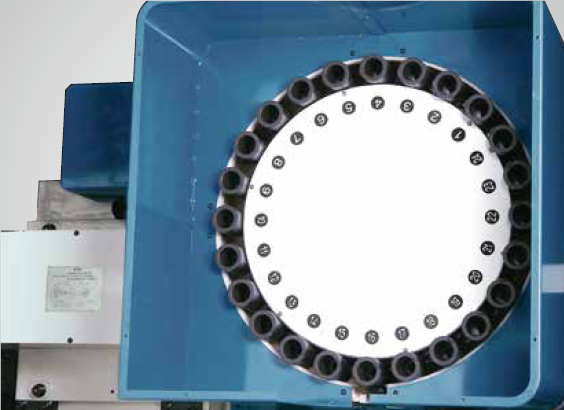

凸輪式刀庫

-換刀快速，動作性能可靠，可任意式選刀。

工作燈

本機配備石英工作燈，提供加工區域的最佳照明亮度。工作燈光線柔和，不刺激操作者眼睛。

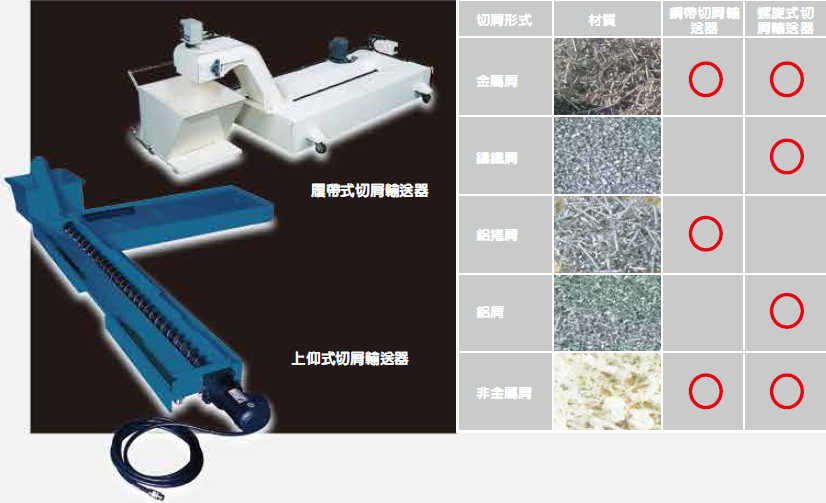

切屑螺桿

機械加工中，切屑經強力沖屑落至切屑螺桿，再輸送至切屑輸送機排出機外。有效清除切屑，避免切屑之熱影響結構精度并可隨時保持工作區域之清潔。

氮氣配重

-配重平衡系統，采用蓄壓器組件，不需額外動力系統。

-無噪音、動作平穩、無共振、提高工作效率。

-伺服參數調整簡單。

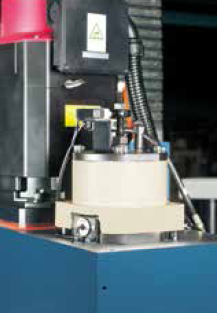

打刀裝置

-打刀裝置具緩沖功能，除了可避免換刀時主軸及軸承受損，并可延長主軸使用壽命。

-打刀動作采用油壓驅動，穩定、確實。

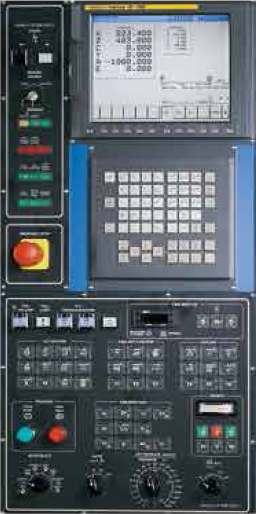

先進CNC控制器

-本機可配備發那科（Fanuc）海德漢（Heidenhaim），或其他品牌CNC控制器。

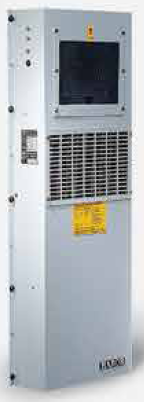

電控箱熱交換器

高性能熱交換器，提供電控箱內部之常溫控制?？杀Ｗo電子元件、控制器及馬達驅動器。

確保高速精密加工性能，并可預制主軸溫升熱變形。

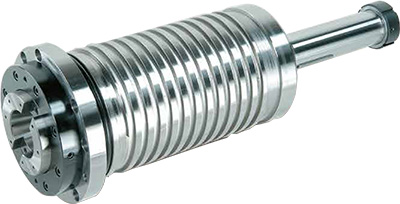

高剛性，精密主軸   轉速6000RPM

高速！高精密

-主軸傳動機構具有二段轉速范圍。在低速檔，提供全馬力及高扭矩輸出，適合重切削。在高速檔，適合高速切削作業。

-主軸采用密軸承，降低變形量確保主軸精度。

主軸馬力/扭矩曲線圖（6000RPM）

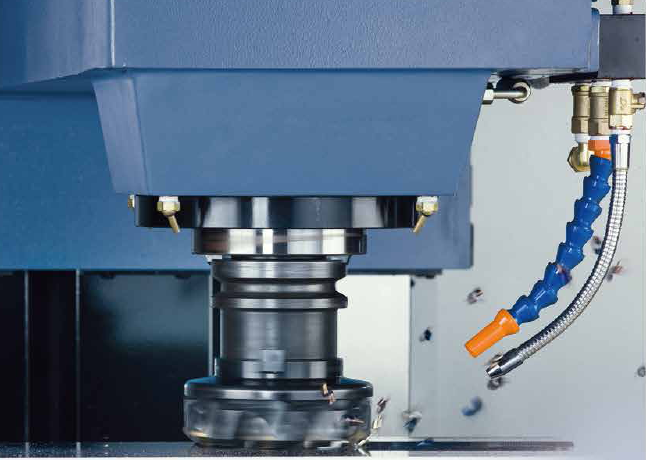

主軸環噴

環噴冷卻設計，可迅速排除刀具及工件之熱量，有效提升加工精度

全系列選購配備

發揮更強勁、更高效率加工

-選購配備



機器規格、附件、尺寸圖

標準附件

*熱交換器

*移動式手動脈波產生器

*環噴裝置

*螺旋式切屑輸送器

*密閉式護罩

*RS-232介面

*自動斷電功能

*警示燈

*自動潤滑裝置

*工作燈

*工具及工具箱

*預備保險絲

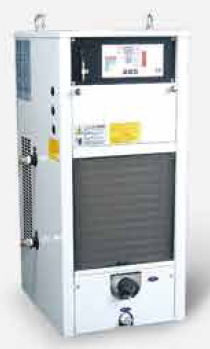

*主軸冷卻器

*剛性攻牙

*落地式控制面板

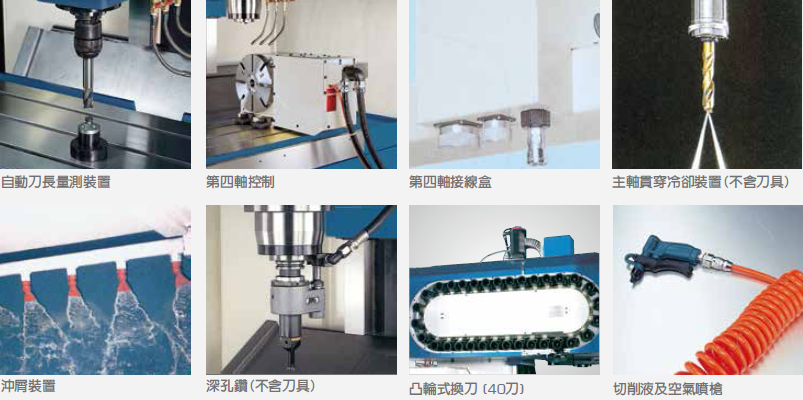

-特別附件

*上仰式切屑輸送器

*第四軸控制

*第四軸接線盒

*深孔鉆

*主軸貫穿冷卻裝置附過濾器

*沖屑裝置

*自動刀長量測裝置

*自動對心裝置

*凸輪式換刀（40刀）

*履帶式切屑輸送器

*直結式主軸10000rpm，12000rpm，15000rpm轉
