測量精度起始于探針的頂端

三坐標測量機的精度主要由探針與被測物接觸的位置決定。只有與有效的探針系統結合使用才能使工件測量變得更加精確、快速、有效。

我們的XXT探針是專門為ZEISS的VAST? XXT掃描探頭系統所設計的。它們在許多方面與傳統探針有所不同：最主要的區別是我們選擇了更輕且抗彎曲結構的材料。探針的連接部分由高強度的鈦合金TiAl6V4（5級）制成。因此在最小重量下提供了最大的硬度。
我們提供兩種不同探針桿的探針。直徑為3mm或大于3mm探針桿由碳纖維制成。當然它們具有極高的耐熱性，并且可以滿足大規模生產的高精度測量。直徑小于3mm的探針桿由高硬度、高精度的碳化鎢硬質合金制成。

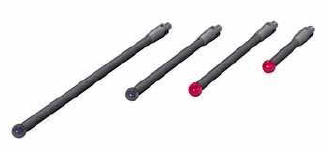

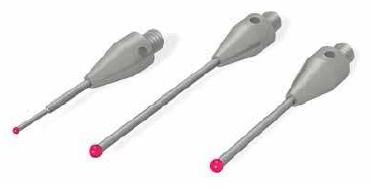

我們提供的各種形狀和材質的探針幾乎可以適應所有的測量任務。從極小極輕的星型針到輕質大尺寸陶瓷半球探針，我們提供您所需要的所有探針。
我們所有的部件都有M3的螺紋

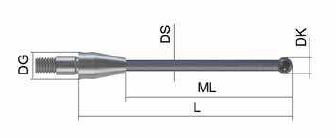

球型測頭/碳化物桿

碳化鎢作為探針桿材料被經常使用在小直徑測頭上。通過高精度的打磨，我們能夠生產出極細且具有高硬度的階梯型探針。

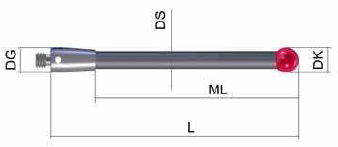

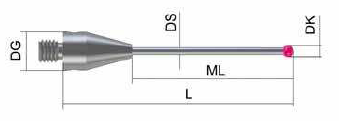

直桿 / 紅寶石測頭

該款探針由紅寶石測頭和碳化鎢桿制成。

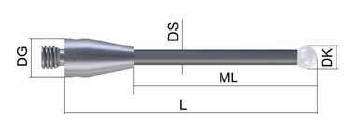

訂單號	DK	L	ML	DS	DG	重量  (g)
626113-0080-014	0.2	14	5	0.6	5	0.6
626113-0100-014	1	14	5	0.8	5	0.6
626113-0100-017	1	17	9	0.8	5	0.7
626113-0103-020	1	20	11	0.8	5	0.7
626113-0141-024	1.35	24	17	1	5	0.7
626113-0150-014	1.5	14	5	1	5	0.7
626113-0150-017	1.5	17	8	1	5	0.7
626113-0150-020	1.5	20	11	1	5	0.7
626113-0151-025	1.5	25	14	1	5	0.7
626113-0151-030	1.5	30	21	1	5	0.8
626113-0150-030	1.5	30	22.5	1	5	0.9
626113-0150-035	1.5	35	29	1	5	1.1
626113-0151-040	1.5	40	31	1	5	1.6
626113-0200-014	2	14	5	1	5	0.7
626113-0200-017	2	17	8	1	5	0.7
626113-0200-020	2	20	11	1	5	0.7
626113-0200-025	2	25	16	1	5	0.8
626113-0200-030	2	30	21	1	5	0.8
626113-0200-035	2	35	26	1.5	5	1.4
626113-0201-040	2	40	31	1.5	5	1.7
626113-0250-020	2.5	20	11	1.5	5	1.0
626113-0250-025	2.5	25	16	1.5	5	1.3
626113-0250-030	2.5	30	21	1.5	5	1.5
626113-0250-035	2.5	35	26	1.5	5	1.8
626113-0250-040	2.5	40	31	1.5	5	2.0

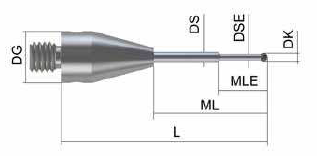

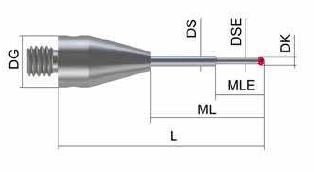

階梯型桿 / 紅寶石測頭

該款探針由紅寶石測頭和碳化鎢桿制成。

訂單號	DK	L	ML	MLE	DS	DSE	DG	重量
626113-0025-011	0.25	11	5	2.5	1	0.2	5	1
626113-0030-025	0.25	25	11	4	0.8	0.2	5	0.8
626113-0030-013	0.30	13	4	2.3	1	0.2	5	0.6
626113-0030-015	0.30	15	6	2.3	1	0.2	5	0.6
626113-0030-018	0.30	18	9	2.3	1	0.2	5	0.7
626113-0030-020	0.30	20	11	2.3	1	0.2	5	0.7
626113-0040-013	0.40	13	4	2.3	1	0.3	5	0.6
626113-0040-015	0.40	15	6	2.3	1	0.3	5	0.7
626113-0040-020	0.40	20	11	2.3	1	0.3	5	0.7
626113-0050-013	0.50	13	4	2.3	1	0.3	5	0.6
626113-0050-015	0.50	15	6	2.3	1	0.3	5	0.7
626113-0050-018	0.50	18	9	2.3	1	0.3	5	0.7
626113-0050-020	0.50	20	11	2.3	1	0.3	5	0.7
626113-0051-024	0.50	24	15	2.3	1	0.3	5	0.7
626113-0060-014	0.60	14	5	4.6	1	0.4	5	0.6
626113-0060-017	0.60	17	8	4.6	1	0.4	5	0.7
626113-0060-020	0.60	20	11	4.6	1	0.4	5	0.7
626113-0061-024	0.60	24	15	4.6	1	0.4	5	0.8
626113-0080-017	0.80	17	8	4.8	1	0.6	5	0.7
626113-0080-020	0.80	20	11	4.8	1	0.6	5	0.7
626113-0080-025	0.80	25	16	4..8	1	0.6	5	0.8
626113-0080-034	0.80	34	25	4.1	1	0.6	5	0.8
626113-0081-035	0.80	35	26	4.8	1	0.6	5	0.8
626113-0100-020	1	20	11	5	1	0.8	5	0.7
626113-0100-025	1	25	16	5	1	0.8	5	0.8
626113-0100-030	1	30	21	5	1	0.8	5	0.8
626113-0100-035	1	35	26	5	1	0.8	5	1.2
626113-0100-040	1	40	31	5	1	0.8	5	1.5

直桿/氮化硅測頭

該款探針由氮化硅測頭和碳桿制成。氮化硅是一種極硬的材質，它可以被切割成非常高精度的測頭。

訂單號	DK	L	ML	DS	DG	重量  (g)
626113-0152-014	1.5	14	5	1	5	0.7
626113-0153-020	1.5	20	11	1	5	0.7
626113-0155-030	1.5	30	21	1	5	0.8
626113-0152-040	1.5	40	31	1	5	1.6
626113-0201-014	2	14	5	1	5	0.7
626113-0203-020	2	20	11	1	5	0.7
626113-0203-030	2	30	21	1.5	5	0.8
626113-0203-040	2	40	31	1.5	5	1.7
626113-0251-020	2.5	20	11	1.5	5	1
626113-0252-030	2.5	30	21	1.5	5	1.5
626113-0251-040	2.5	40	31	1.5	5	2

階梯型桿 / 氮化硅測頭

該款探針由氮化硅測頭和碳桿制成。氮化硅是一種極硬的材質，它可以被切割成非常高精度的測頭。

訂單號	DK	L	ML	MLE	DS	DSE	DG	重量  (g)
626113-0102-020	1	20	11	5	1	0.8	5	0.7
626113-0101-025	1	2.5	16	5	1	0.8	5	0.8
626113-0105-030	1	3.1	21	5	1	0.8	5	0.8
626113-0101-035	1	3.5	26	5	1	0.8	5	1.2
626113-0101-040	1	40	31	5	1	0.8	5	1.5

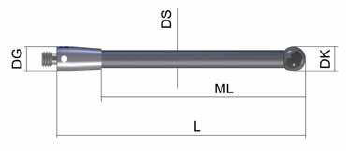

球型測頭/ThermoFit桿

采用ThermoFit材質的作為探針桿有很多優點：耐熱穩定性、重量輕和高硬度。因此可以用來制作尺寸較長的探針。

紅寶石測頭

ThermoFit桿的探針由于受溫度變化極小，從而可以制成很長且重量很輕的探針。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0300-025	3	25	16	2	5	0.7
626103-0300-033	3	33	24	2	5	0.7
626103-0300-040	3	40	31	2	5	0.8
626103-0300-042	3	42	33	2	5	0.8
626103-0300-050	3	50	41	2	5	0.8
626103-0300-058	3	58	49	2	5	1
626103-0300-059	3	59	50	2	5	1
626103-0300-065	3	65	56	2	5	1
626103-0300-075	3	75	66	2	5	1
626103-0300-084	3	84	75	2	5	1.6
626103-0300-100	3	100	91	2	5	2.1
626103-0300-125	3	125	116	2	5	2.5
626103-0401-050	4	50	41	2	5	1
626103-0500-030	5	30	21	3.5	5	1.1
626103-0500-040	5	40	31	3.5	5	1.2
626103-0500-050	5	50	41	3.5	5	1.4
626103-0500-060	5	60	51	3.5	5	1.5
626103-0501-075	5	75	66	3.5	5	1.8
626103-0600-050	6	50	40	3.5	5	1.5
626103-0610-070	6	70	61	3.5	5	1.8
626103-0600-100	6	100	91	3.5	5	2.4
626103-0800-030	8	30	30	5	5	1.9
626103-0830-050	8	50	50	5	5	2.1
626103-0830-070	8	70	70	5	5	2.6
626103-0830-100	8	100	100	5	5	2.7
626103-0800-125	8	125	125	5	5	2.9

氮化硅測頭

ThermoFit桿的探針由于受溫度變化極小，從而可以制成很長且重量很輕的探針。本款探針采用氮化硅測頭。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0301-025	3	25	16	2	5	0.7
626103-0301-033	3	33	24	2	5	0.7
626103-0305-040	3	40	31	2	5	0.8
626103-0301-042	3	42	33	2	5	0.8
626103-0301-050	3	50	41	2	5	0.8
626103-0301-058	3	58	49	2	5	1
626103-0301-065	3	65	56	2	5	1
626103-0301-075	3	75	66	2	5	1
626103-0301-084	3	84	75	2	5	1.6
626103-0301-100	3	100	91	2	5	2.1
626103-0301-125	3	125	116	2	5	2.5
626103-0402-050	4	50	41	2	5	1
626103-0502-030	5	30	21	3.5	5	1.1
626103-0501-040	5	40	31	3.5	5	1.2
626103-0502-050	5	50	41	3.5	5	1.4
626103-0501-060	5	60	51	3.5	5	1.5
626103-0500-075	5	75	66	3.5	5	1.8
626103-0601-050	6	50	41	3.5	5	1.5
626103-0600-070	6	70	61	3.5	5	1.8
626103-0601-100	6	100	91	3.5	5	2.4
626103-0801-030	8	30	30	5	11	1.9
626103-0801-050	8	50	50	5	5	2.1
626103-0801-070	8	70	70	5	5	2.6
626103-0800-100	8	100	100	5	5	2.7
626103-0801-125	8	125	125	5	5	2.9

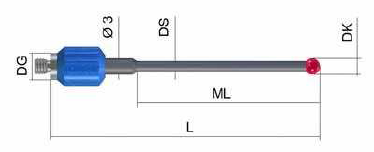

球型測頭/新型桿（擰緊裝置）

這種具有新型塑料擰緊裝置的探針是Zeiss為三坐標測量機研發的一種全新產品。通過高壓灌注，我們將抗彎曲性好的碳纖維桿與鈦螺絲緊緊的連接在一起。這種做法帶來了兩個好處：
1.為客戶節約了成本；
2.無需工具來安裝探針，可以快速簡便的更換探針。

單探針/紅寶石測頭

這種新型探針相對于標準探針來說，解決了一定的成本。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0207-020	2	20	8	1	5	1
626103-0207-025	2	25	13	1	5	1
626103-0207-030	2	30	18	1	5	1
626103-0307-030	3	30	18	2	5	1.1
626103-0307-040	3	40	28	2	5	1.2
626103-0307-050	3	50	38	2	5	1.2
626103-0307-061	3	60.5	50.5	2	5	1.2
626103-0507-040	5	40	30	3	5	1.5
626103-0507-050	5	50	40	3	5	1.6
626103-0507-060	5	60	50	3	5	1.7
626103-0507-075	5	75	65	3	5	1.9
626103-0807-040	8	40	30	3	5	2.2

主探針

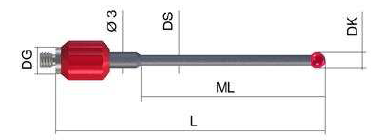

M3 XXT的主探針有紅點標記。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0501-030	5	30	21	3.5	5	1.1
626103-0501-050	5	50	41	3.5	5	1.4

新型主探針

M3 XXT的新型主探針底部螺栓為紅色。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0527-030	5	30	20	3	5	1.3
626103-0527-050	5	50	40	3	5	1.6

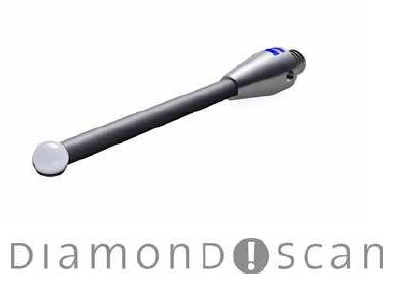

鉆石！鉆石掃描探針！

鉆石是世界上已知最堅硬的材料。由于它杰出的特性，它可以被用來掃描極硬或極軟材質的工件。當用鉆石探針掃描測量軟質鋁合金時，沒有變形發生。當用鉆石探針掃描測量極硬的陶瓷或鑄鐵時，沒有磨損產生。
鉆石探針有以下優點：
- 減少了由于探針磨損而更換探針對機器造成的時間上的損失；
- 由于測頭表面沒有磨損，使得測量更加穩定和準確。

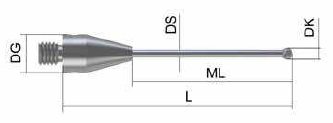

ThermoFit桿/鉆石測頭

鉆石探針的偏離量小于0.25;m。直徑公差為+/-20 ;m。特殊長度可定制。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0309-033	3	33	24	2	5	0.7
626103-0309-040	3	40	31	2	5	0.8
626103-0309-050	3	50	41	2	5	0.8

星型針

這種星型針可以通過加長桿與TL1，TL3吸盤連接安裝。

訂單號	DK	L	ML	DS	DSE	B	DG	重量  (g)
626103-0030-016	0.3	4	2.3	1	0.2	16	5	0.9
626103-0030-025	0.3	8.5	2.3	1	0.2	25	5	1.1
626103-0050-016	0.5	4	2.3	1	0.3	16	5	0.9
626103-0050-025	0.5	8.5	2.3	1	0.3	25	5	1.2
626103-0060-018	0.6	5	4.6	1	0.4	18	5	0.9
626103-0060-025	0.6	8.5	4.6	1	0.4	25	5	1.1
626103-0080-018	0.8	5	4.8	1	0.6	18	5	0.8
626103-0080-025	0.8	8.5	4.8	1	0.6	25	5	1
626103-0100-018	1	5	5	0.8		18	5	0.9
626103-0100-025	1	8.5	5	1	0.8	25	5	1.1
626103-0150-018	1.5	5	5	1		18	5	1
626103-0150-025	1.5	8.5	8.5	1		25	5	1.1
626103-0200-018	2	5	5	1		18	5	0.9
626103-0200-025	2	8.5	8.5	1		25	5	1.1

T型針

這種T型針可以通過加長桿與TL1，TL3吸盤連接安裝。

訂單號	DK	L	ML	DS	DSE	B	DG	重量  (g)
626103-0030-216	0.3	4	2.3	1	0.2	16	5	0.9
626103-0030-225	0.3	8.5	2.3	1	0.2	20	5	1.1
626103-0050-216	0.5	4	2.3	1	0.3	16	5	0.9
626103-0050-225	0.5	8.5	2.3	1	0.3	25	5	1.2
626103-0060-218	0.6	5	4.6	1	0.4	18	5	0.9
626103-0060-225	0.6	8.5	4.6	1	0.4	25	5	1.1
626103-0080-218	0.8	5	4.8	1	0.6	18	5	0.8
626103-0080-225	0.8	8.5	4.8	1	0.6	25	5	1
626103-0100-218	1	5	5	0.8		18	5	0.9
626103-0100-225	1	8.5	5	1	0.8	25	5	1.1
626103-0150-218	1.5	5	5	1		18	5	1
626103-0150-225	1.5	8.5	8.5	1		25	5	1.1
626103-0200-218	2	5	5	1		18	5	0.9
626103-0200-225	2	8.5	8.5	1		25	5	1.1

L型針

這種L型針可以通過加長桿與TL1，TL3吸盤連接安裝。

訂單號	DK	L	ML	DS	DSE	B	DG	重量  (g)
626103-0030-416	0.3	4	2.3	1	0.2	8	5	0.8
626103-0030-425	0.3	8.5	2.3	5	0.2	12.5	5	1
626103-0050-416	0.5	4	2.3	1	0.3	8	5	0.8
626103-0050-425	0.5	8.5	2.3	1	0.3	12.5	5	1
626103-0060-418	0.6	5	4.6	1	0.4	9	5	0.8
626103-0060-425	0.6	8.5	4.6	1	0.4	12.5	5	1
626103-0080-418	0.8	5	4.8	1	0.6	9	5	0.7
626103-0080-425	0.8	8.5	4.8	1	0.6	12.5	5	0.9
626103-0100-418	1	5	5	8		9	5	0.8
626103-0100-425	1	8.5	5	1	0.8	12.5	5	0.9
626103-0150-418	1.5	5	5	1		9	5	0.8
626103-0150-425	1.5	8.5	8.5	1		12.5	5	1
626103-0200-418	2	5	5	1		9	5	0.8
626103-0200-425	2	8.5	8.5	1		12.5	5	1

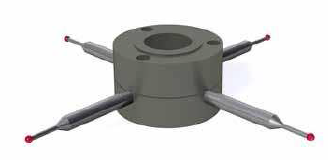

組裝星型針/輕質

這種星型針可以通過加長桿與TL1或TL3吸盤連接安裝。

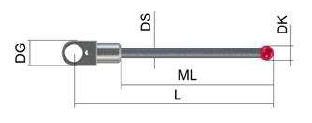

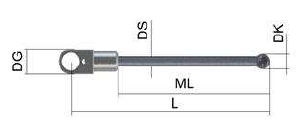

箝位探針

這種探針能夠與M3 XXT的立方體或連接塊相連。該款探針由ThermoFit碳纖維桿和紅寶石測頭組成。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0301-020	3	20	11	2	5	0.7
626103-0301-030	3	30	21	2	5	0.8
626103-0301-040	3	40	31	2	5	0.8

箝位探針/氮化硅測頭

這種探針能夠與M3 XXT的立方體或連接塊相連。該款探針由ThermoFit碳纖維桿和氮化硅測頭組成。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0311-020	3	20	11	2	5	0.7
626103-0311-030	3	30	21	2	5	0.8
626103-0311-040	3	40	31	2	5	0.8

1/4星型針

這種探針可以成為星型針的1/4或L型探針的一部分。該款探針由ThermoFit碳纖維桿和紅寶石測頭組成。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0302-020	3	20	11	2	5	0.8
626103-0302-030	3	30	21	2	5	0.9
626103-0302-040	3	40	31	2	5	1

1/4星型針 / 氮化硅測頭

這種探針可以成為星型針的1/4或L型探針的一部分。該款探針由ThermoFit碳纖維桿和氮化硅測頭組成。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0312-020	3	20	11	2	5	0.8
626103-0312-030	3	30	21	2	5	0.9
626103-0312-040	3	40	31	2	5	1

1/2星型針-成90°夾角

這種探針可以成為星型針的1/2。該款探針由ThermoFit碳纖維桿和紅寶石測頭組成。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0303-020	3	20	11	2	5	1.4
626103-0303-030	3	30	21	2	5	1.5
626103-0303-040	3	40	31	2	5	1.6

1/2星型針-成90°夾角 / 氮化硅測頭

這種探針可以成為星型針的1/2。該款探針由ThermoFit碳纖維桿和氮化硅測頭組成。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0313-020	3	20	11	2	5	1.4
626103-0313-030	3	30	21	2	5	1.5
626103-0313-040	3	40	31	2	5	1.6

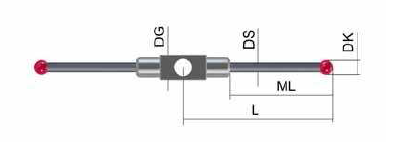

1/2星型針-成180°夾角

這種探針可以成為星型針的1/4或一個T型探針。該款探針由ThermoFit碳纖維桿和紅寶石測頭組成。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0304-020	3	20	11	2	5	1.4
626103-0304-030	3	30	21	2	5	1.5
626103-0304-040	3	40	31	2	5	1.6

1/2星型針-成180°夾角 / 氮化硅測頭

這種探針可以成為星型針的1/4或一個T型探針。該款探針由ThermoFit碳纖維桿和氮化硅測頭組成。

訂單號	DK	L	ML	DS	DG	重量  (g)
626103-0314-020	3	20	11	2	5	1.4
626103-0314-030	3	30	21	2	5	1.5
626103-0314-040	3	40	31	2	5	1.6

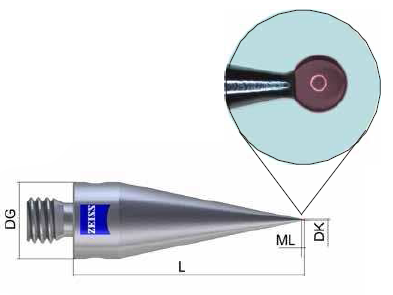

紅寶石探針

這種錐形桿探針為極小測頭的使用提供了極高的硬度。這款探針特別為VAST XXT TL1探頭所設計，并且其需要很小的標準球。這款探針僅適用于探頭具有微小測力和速度的情況下。

訂單號	DK	L	ML	DG	重量  (g)
626103-0010-015	0.12	15	0.12	5	0.7
626103-0020-015	0.2	15	0.2	5	0.7
626103-0030-015	0.3	15	0.3	5	0.7

半球型探針

這種探針可以使大型且表面粗糙的球體測量更加穩定。中空的陶瓷半球降低了探針的重量以適應測量的要求。

訂單號	DK	L	B	DG	重量  (g)
626103-1200-012	12	12	8	5	2.3
626103-1500-012	15	12	9	5	3.3
626103-2000-019	20	18.5	13	5	5.5

圓柱型探針

這種探針可以直接與圓柱形工件的表面相接觸。

訂單號	DK	L	ML	DS	DG	重量  (g)
626113-0100-016	1	16	7	1	5	0.7
626113-0151-016	1.5	16	7	1.5	5	0.6

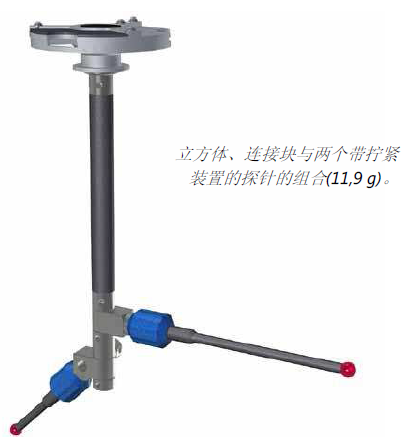

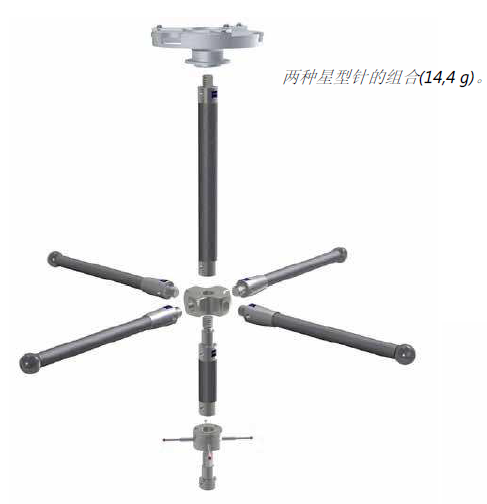

探針系統-更多的組合可能

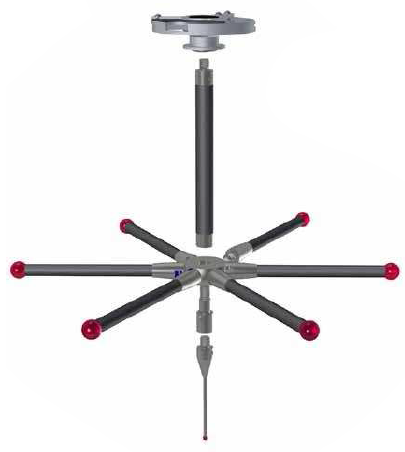

對于TL3探頭的一些探針系統實例
