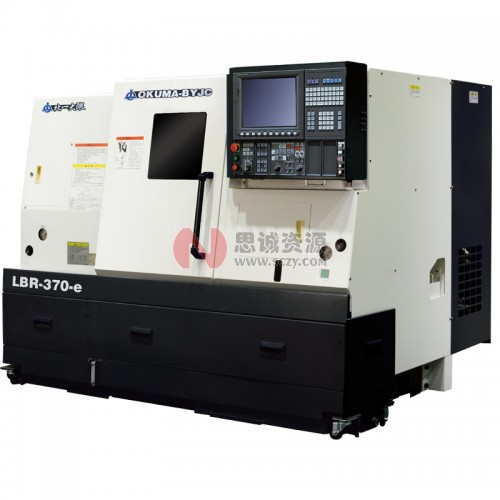

自營北一大隈 數控車床 LBR-370-e

高速、超強力、高精度、高集成度、高環保性

LBR-370-e

結構緊湊、性能超群、價格合理的最新版本

LBR-370系列數控車床及復合車削中心適用于各類軸、套、盤類零件的直線、曲線、斜線、弧線圓周、臺階加工，能滿足各類高溫合金、鈦合金、耐熱合金、不銹鋼、鑄鐵以及復合材料的鑄鍛件毛坯的粗精重切削、高速、高精度加工。

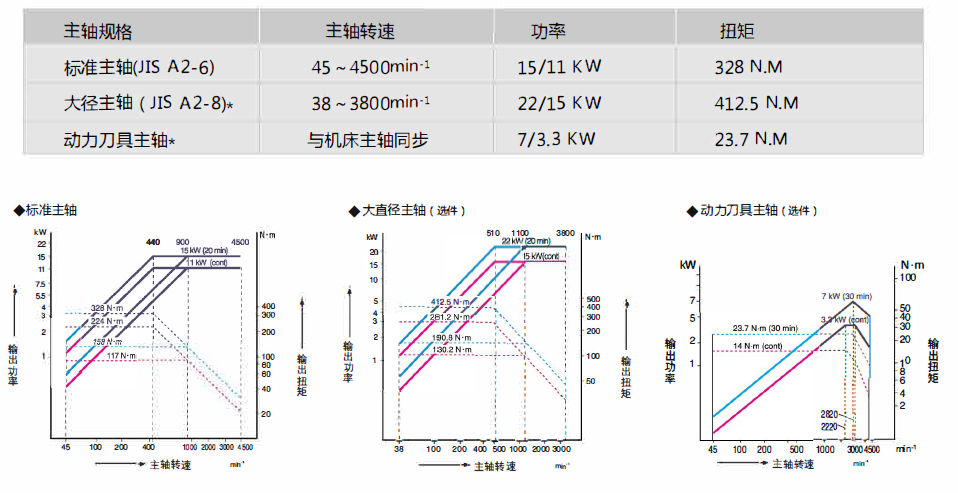

POWER （超強力的主軸）

內裝式VAC電機主軸，由于主軸箱內無齒輪無皮帶，從而也消除了震動源。主軸VAC電機定子采用油冷卻，主軸自動2檔變速（主軸VAC電機繞組轉換）。

切削加工實例

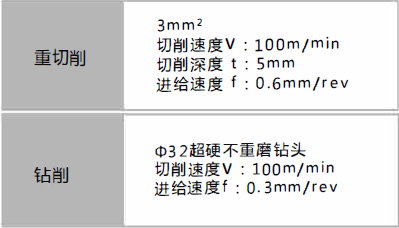

．切削加工能力（工件材料:S45C)

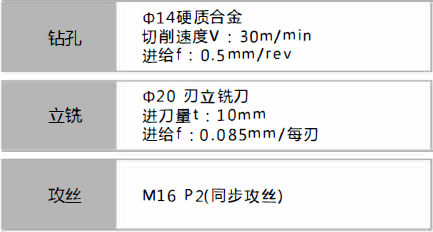

．復合加工能力，精度實例（工件材料S45C)

Speed （高速）

不斷追求高速化技術、非切削時間降低、大幅度降低非切削時間

加速度：0.6G

利用高精度伺服控制技術實現X、Z軸加速的高速化

快速進給速度： X=20m/min Z=25m/min

采用高剛性滑動導軌，快速進給速度達到該結構型式的最高水平

刀架旋轉時間： 0.1秒／分度

采用NC分度刀度結構，無需抬起動作，實現高速旋轉

PREX電機驅動的緊湊型刀架
高剛性的V12復合NC刀盤

．用一臺電機可同時控制刀架和動力工具的旋轉
．所有刀位均可安裝L (車削）、M（銑削）用工具
．采用NC伺服控制的0.1秒／分度的高速旋轉刀具
．采用快速換刀系統

高速、高精度的C軸主軸箱

．高速快速進給20Qmin·1
．重復定位精度式．007°

.c軸靜態精度實例(GOO定位）

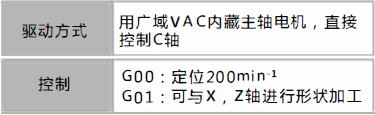

.c 軸控制

Accuracy （高精度）

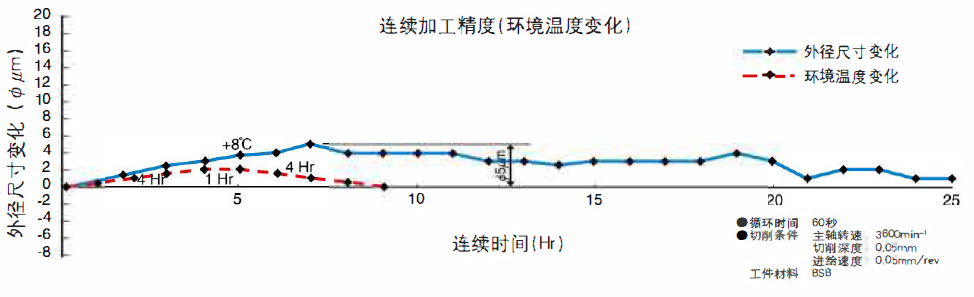

劃時代的箱型斜床身結構， 加工尺寸的穩定性更好連續加工尺寸變化中5 μ m（實例）

光潔度（刀尖均勻性）

e0.3μm 200Qmin·1
．工件材料BsB

圓度

e0.37μm 200Qmin·1
．工件材料BsB

無齒輪無皮帶主軸箱

主軸箱內無齒輪、皮帶輪、從而消除了振動因素

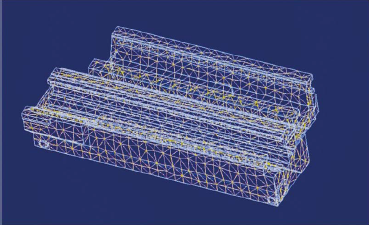

高剛性箱型床身

通過FEM解析，設計出耐彎、耐扭的高剛性箱型床身，即使在強力切削時，仍可實現穩定的高精度加工。
＊有限元分析方法

Environment （高環保性）

為了人類和地球， 創造舒適的生產環境

潤滑油削減

最佳潤滑油供給循環
NC系統(AI功能）自動控制潤滑裝置，在軸停止狀態下，可自動停止?jié)櫥?，使?jié)櫥h(huán)最佳化。

Z軸導軌面潤滑油的回收
通過回收，減少切削液中混入潤滑油，延長切消液的使用壽命，減少機床造成的污染和異臭。

雙層安全玻璃窗

機床防護罩由二重鋼板構成，并裝有可吸收沖擊的強化組合玻璃，操作員的安全保障進
一步得到提高，并可通過無格玻璃窗監視機內的工作清況。

環保規格（選件）

·油水分離裝置

·半干式加工規格

·防冷卻液腐敗裝置（通過銅過濾器來防止細菌滋生）

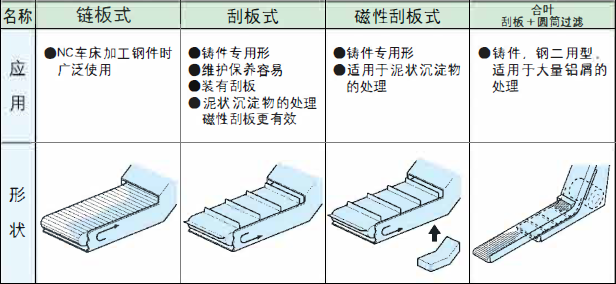

．排屑裝置的形式及其應用

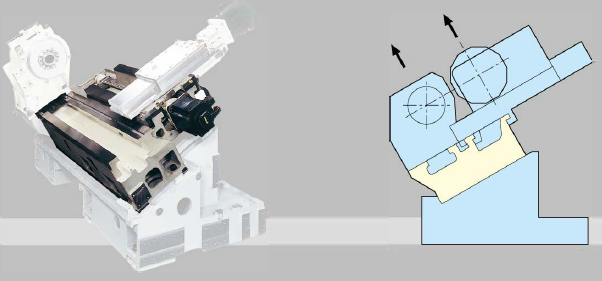

箱型斜床身

在箱型床身上安裝主軸箱、刀架等主要部件，機床的穩定性高剛性兼?zhèn)?，是劃時代的機床結構。

新時代智能化CNC OSP suite OSP-P300LA-e

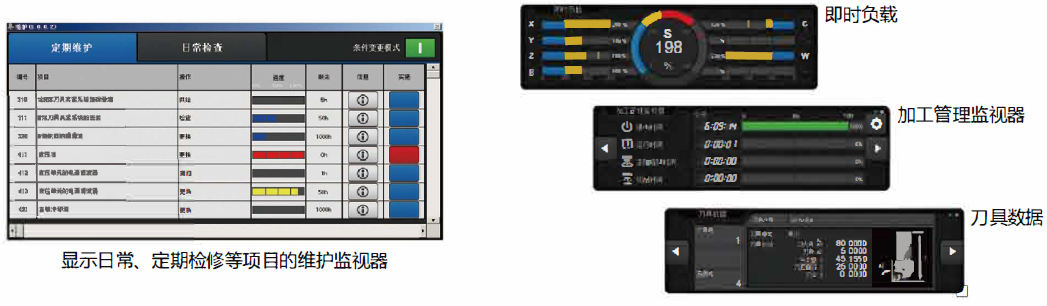

可視化、數字化加工現場的生產指示和更換工裝信息加工和運轉狀況、機械維護信息等。新次元的操作實現了加工的智能化·速度化·制造的高效化。

suite應用

OKUMA的智能化技術具備可視化、數字化加工現場所需信息的功能，是—款豐富的應用軟件。支援高度的制造。

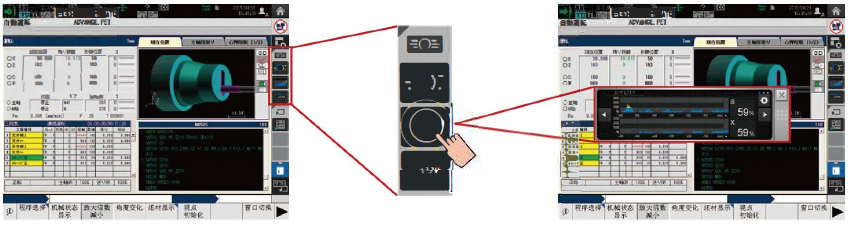

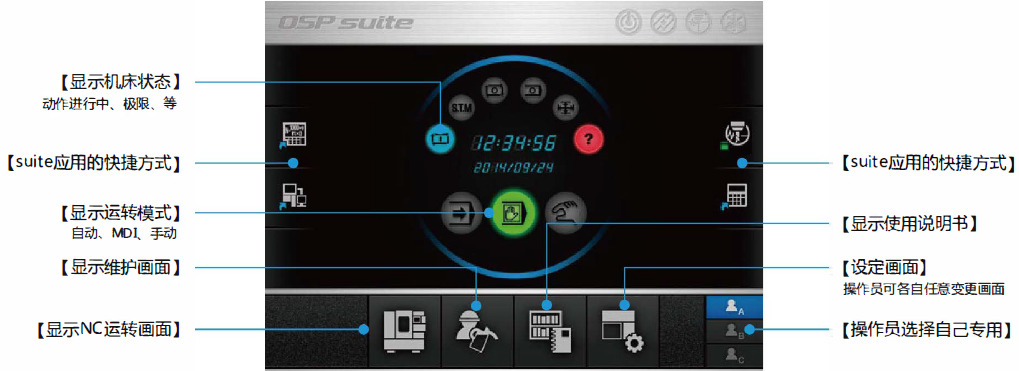

suite觸摸

采用適合加工現場的高可靠性觸摸屏。通過觸摸屏幕右側的功能鍵圖標啟動suite應用，畫面上將彈出程序可自定義圖標布局。suite應用可單觸訪間相應的使用環境。

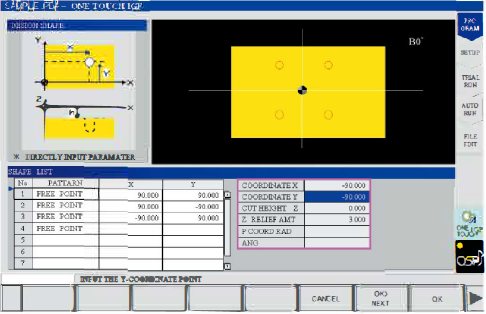

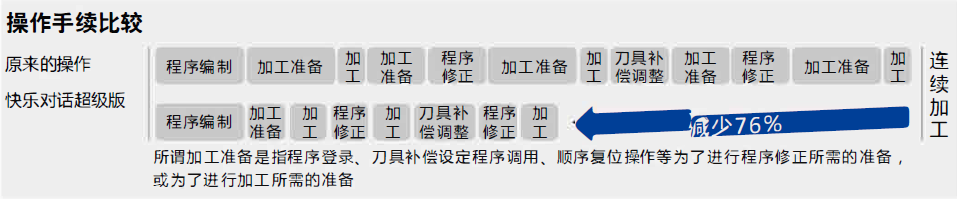

快樂對話超級版（選購件）

加工順序表根據畫面顯示進行操作
· 在—個畫面上顯示現在的位置、模擬、加工準備表等，取消了模式轉換使畫面轉換、光標移動等的操作手續減少到最低程度。
· 可以直接從加工順序表進行程序編制、加工準備、運轉等各種操作。
·即使不記得G/M碼也能簡便的進行操作。

標準附件
切削液裝置
照明燈(LED)
切削護罩
切屑盤
基礎墊圈
水平調整螺栓
操作用工具
8寸中控油壓卡盤1套
拉桿1個
標準軟爪1套
外圓刀座(I 、II型各2個）M機為選配
內圓刀座6個M機為選配
錯桿套(())20、())25各2個） M機為選配
鉆頭套MT N0.3 1個M機為選配

主要標準規格
調度程序
自動編程功能LAP4
用戶任務1／公共變量（標準200組）
用戶任務2／函數運算邏輯運算
刀具磨損補償功能
程序存儲容星4GB
運行緩沖存儲容呈2MB
Hi-G控制
加工管理功能
Ethernet接口
USB2.0接口(2個）
RS-232C接口(1個）

機床規格表

項目		單位	LBR-370-e
			中心距500	中心距1000
能力	床身上最大回轉直徑	mm	φ530
	橫向滑鞍上最大回轉直徑	mm	φ420
	最大加工直徑	mm	φ370 [ φ340 ]
	最大加工長度	mm	500	1000
移動量	X軸行程	mm	260(185+75) [ 260 (170+90) ]
	Z軸行程	mm	520	1020
	C軸		[360°（回轉控制角度0.001 ° )]
主軸	主軸轉速	r/min	45~ 4,500
	主軸轉速級數		無級
	主軸端		JIS A2-6 [ JIS A2-8
	主軸通孔直徑	mm	φ62 [ φ80 ]
	主軸軸承內徑	mm	φ100 [ φ120]
	動力頭轉速		[ 45~ 4,500]
刀架	刀架類型		V12不帶升降［復合V12不帶升降］
	刀架安裝刀具把數	把	12
	外徑車刀刀柄尺寸	mm	25
	內徑車刀刀柄直徑	mm	φ40
	刀架轉位時間	s	0.1
進給	快速進給速度	m/min	X: 20 Z: 25 [ C: 200min·1 ]
	切削進給速度	mm/rev	X,Z: 0.001~1,000
尾座	尾座軸直徑	mm	￠90
	尾座錐孔類型		MT. No.5
	尾座軸行程	mm	120
電機	主軸電機	kW	VAC 15/11 [ 22/15 ] (20分／連續）
	進給軸電機	kW	X:BL2.8 / Z:BL3.5
	C軸電機		[ PREX 7/3.3 (15分／連續）］
	切削液電機	kW (揚程）	0.25 ( 4M )
總電容量		KVA	23
尺寸	機械高度	mm	1,745	1,925
	占地面積	mmxmm	2,200x1,827	3,310x1,895
	機床重星	kg	4,200 [ 4300 ]	s, 900 [ 6000 ]
數控系統	OSP-P300 LA-e
