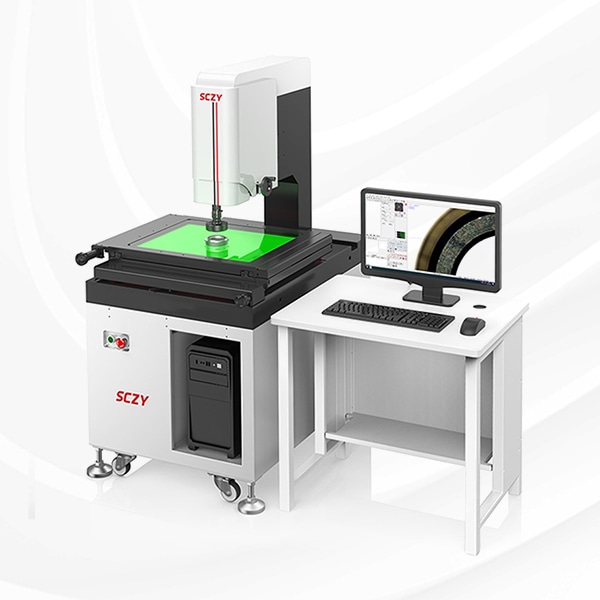

自營思誠資源SCZY SC-E系列手動影像儀

手動影像測量儀

產品型號：

1、可根據不同需求?標定制規格

2、可選購激光傳感器及探針傳感器進?3D復合式測量

3、產品規格參數最終解釋權規同創所有

SC-E技術數據：

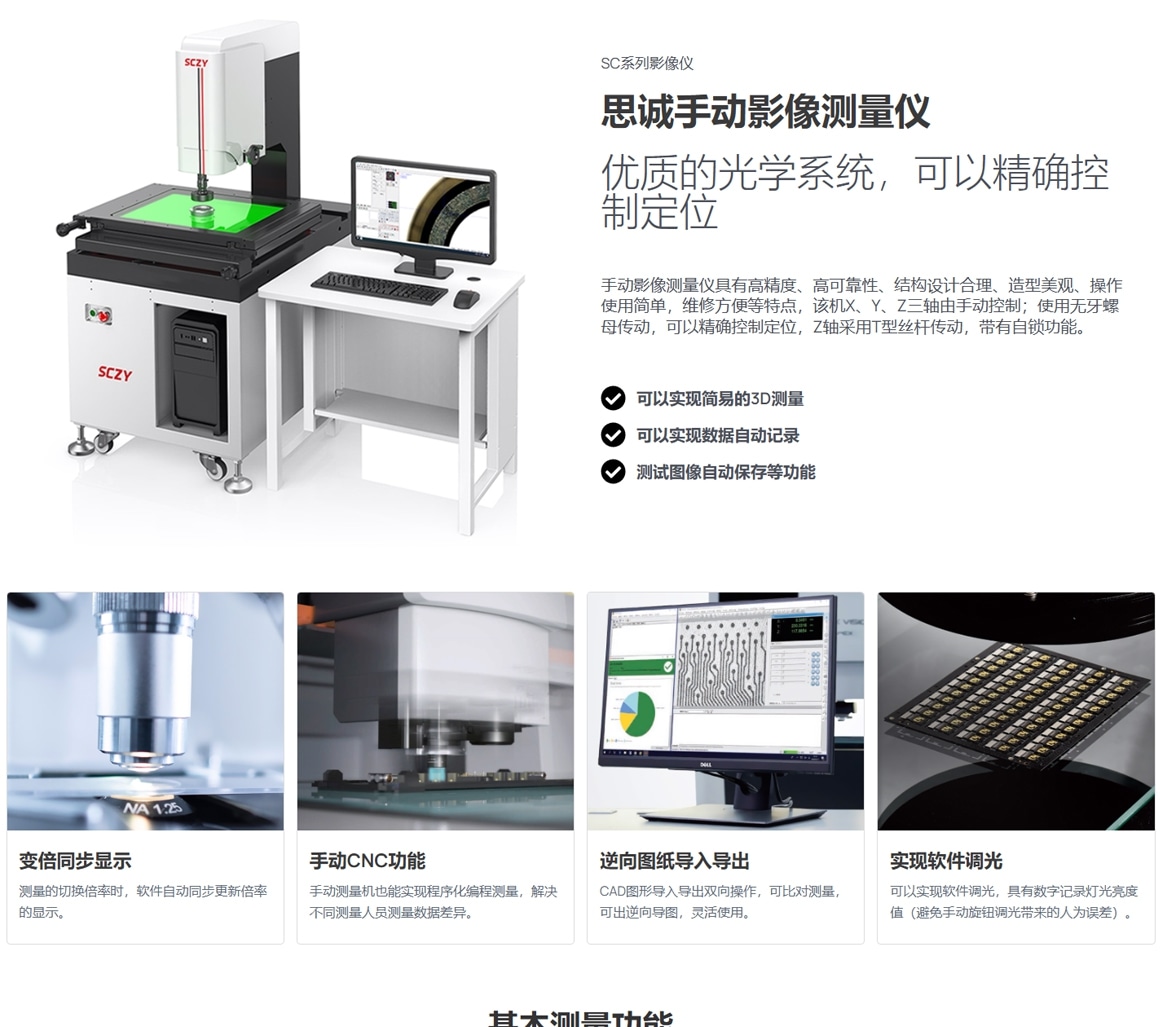

產品描述

SC-E?動2.5D/3D影像儀凝聚了影像檢測領域多項技術成果，融?先進的?接觸式影像測量理念，集?穩定、?精度于?體。滿意單件及?批量檢測需求。

解決傳統測量儀器如投影儀、?具顯微鏡、輪廓儀、游標卡尺等，在測量時?臨的測量對象的可視化不夠、報表輸出難、圖?保存不?便繁雜等測量難題。

產品應?

XYZ手動操作測量

可程序半自動進行批量測量

導入CAD實際快速測量模板制作

輪廓度對比快速測量、支持ISO評價標準

搭配接觸式測頭系統、可實現平面度、高度差等3D測量需求(選配)

軟件與Exe1 Word無縫連接

報表形式直接輸出

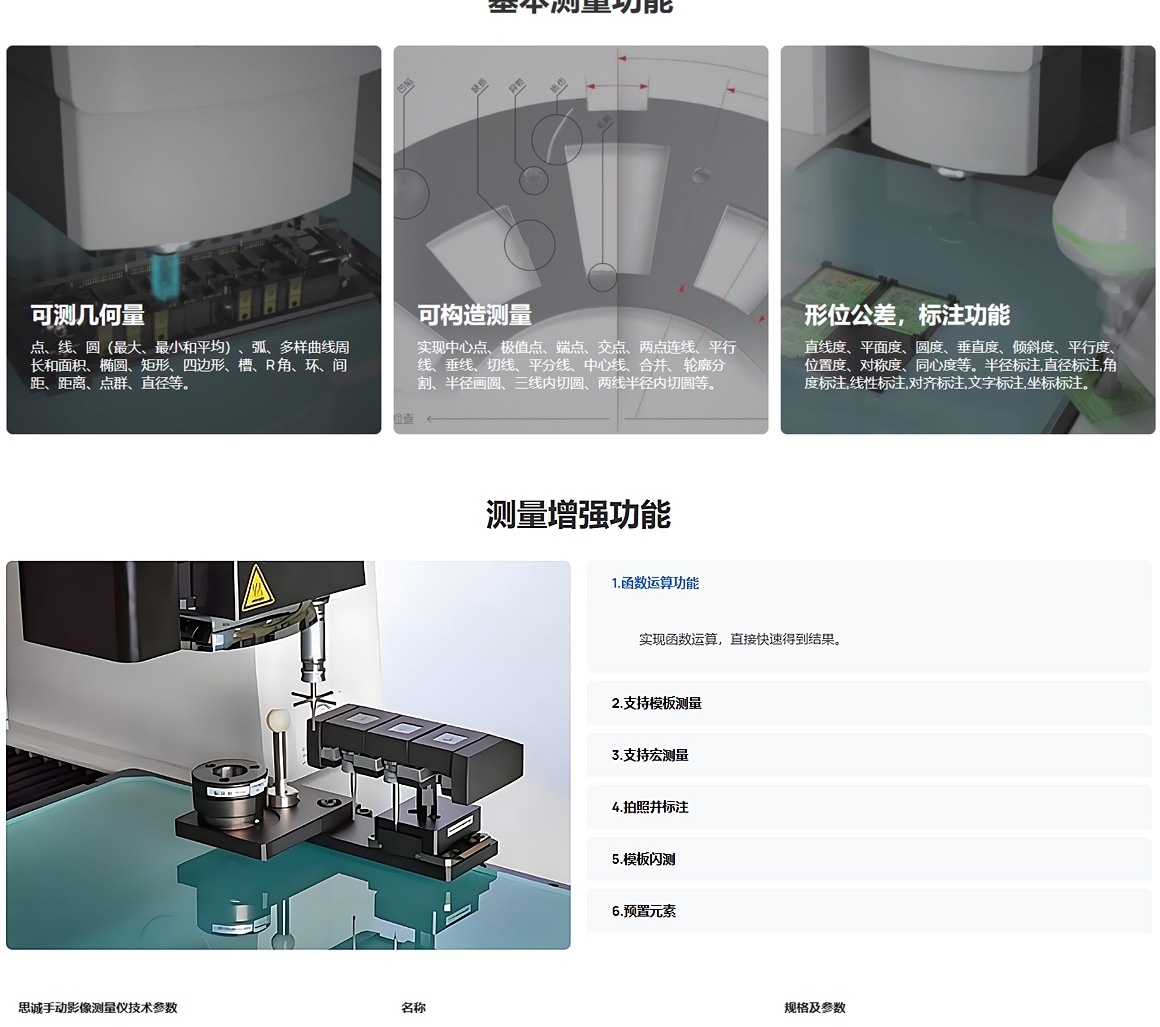

具備幾何測量功能、形位公差

具備圖片拍照保存功能

產品設計

結構穩定的大理石結構，無損無牙螺母驅動，懸臂式穩定可靠6.5:1連續光學變倍鏡筒，0.7X-4.5X連續變倍

1/2高清工業數字相機，全景高清晰成像，百萬級像素分辨率工業相機保證成像及精度

采用無牙光桿傳動系統，三軸采用防錯位導軌，運行平穩

搭載多種光源照明系統，多角度多分區環形表光、輪廓底光等光照系統

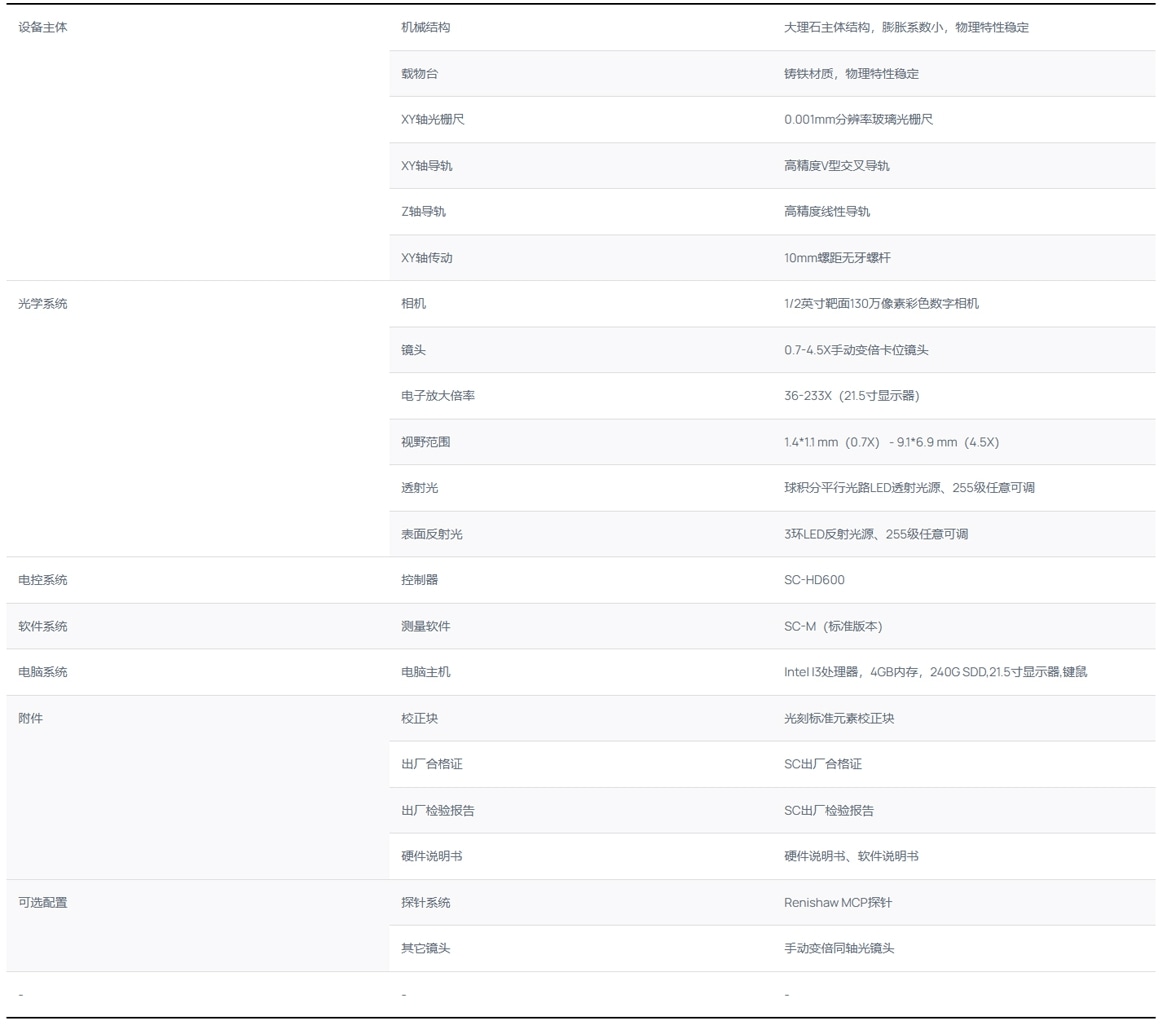

SC-E性能指標:

測量精度 (μm)
