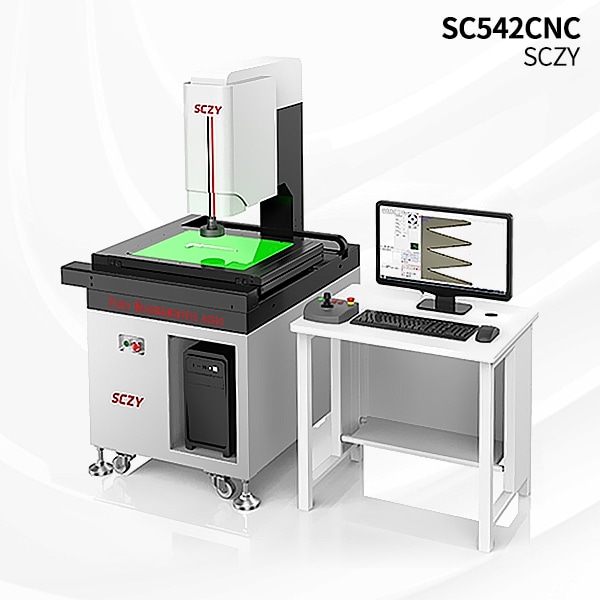

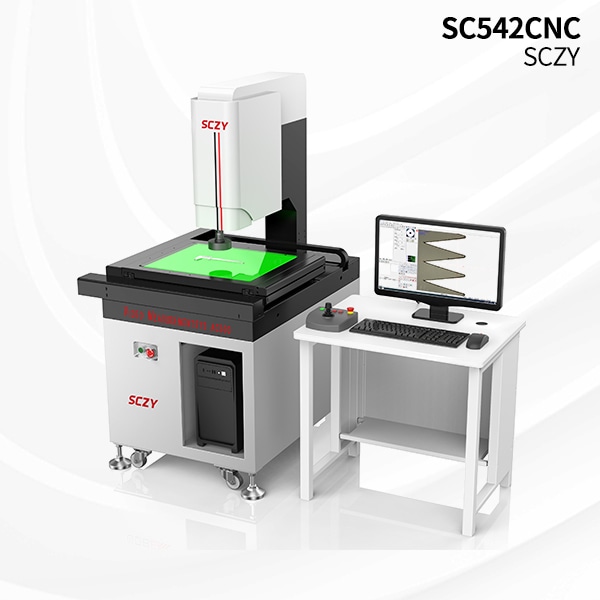

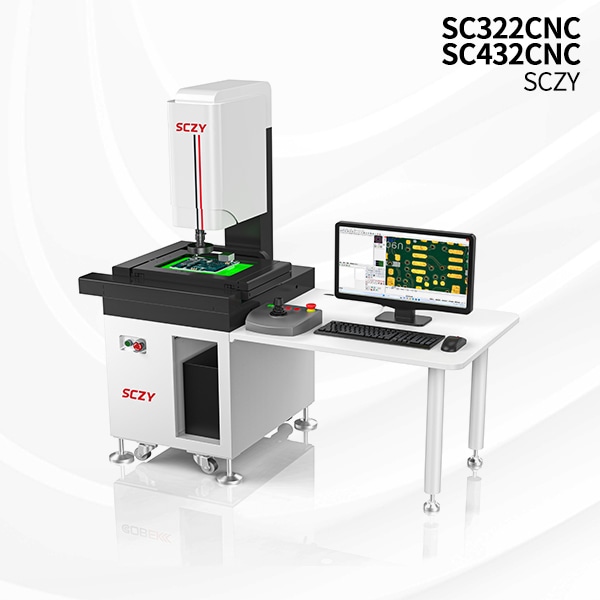

自營SCZY思誠資源 SC系列影像儀 全自動影像測量?jī)x

SC系列全自動影像測量?jī)x具有高精度、高可靠性、結構設計合理等特點,選用大理石儀器底座、光學系統及操作簡便的測量軟件,X、Y、Z 三軸采用 CNC 伺服電機驅動,配備自動測量編程軟件。
品牌
SCZY(思誠資源)
產品分類
影像儀
型號
SC系列
單位
臺
配送倉庫
國內倉庫
貨期
預計15個工作日發貨
產品服務
當前產品的售前報價、售后安裝培訓與配件附件的采購,您可以直接聯系以下的SCZY(思誠資源)品牌官方的區域經理了解。
官方熱線
北美地區區域 李經理: 189-2921-8517微信掃碼
小思微信二維碼

掃碼添加微信

服務保障
發票保障 正品保障
支付方式
支付寶 微信支付 銀行轉賬
品牌專區
服務說明

1、由思誠資源優選發貨,并提供售后服務

2、因庫存實時變化,具體發貨時間以實際發貨為準

思誠自營商城客服 電話:0769-22186189在線咨詢
共3個規格遇到問題了?采購管家來幫您聯系客服
型號、貨號 測量行程 外型尺寸 玻璃臺面尺寸 載物臺承重 設備凈重 價格 起訂(單位:臺) 操作
SC-322 300X200X200690X775X1665340X25025301加購詢價
- +
SC-432 400X300X200803X987X1665450X36025410加購詢價
- +
SC-542 500X400X200886X1070X1675565X46525557加購詢價
- +

SC系列全自動影像測量?jī)x

一、設備原理及用途

本儀器具有高精度、高可靠性、結構設計合理、造型美觀、操作使用簡單,維修方便等特點,性能得益于該儀器選用的大理石儀器底座、光學系統、操作簡便的測量軟件。該機X、Y、Z三軸CNC伺服電機驅動;具有自動測量編程軟件,因此,該機可應用于精密零部件的內、外徑,直角坐標尺寸和極坐標尺寸的測量,能完成對被測工件的形狀誤差和位置誤差的測量評定等;

主要應用于產品及相關零部件幾何尺寸的精密測量,該設備最大的優勢在于可批量快速進行自動編程測量,并可精準自動對焦、實現更精準的更快速的測量工作、減少人工測量誤差。

二、基本參數

設備型號SC322SC432SC542
測量行程300X200X200400X300X200500X400X200
外型尺寸690X775X1665803X987X1665886X1070X1675
玻璃臺面尺寸340X250450X360565X465
設備凈重301410557
載物臺承重252525
光學放大倍率0.7-4.5X0.7-4.5X0.7-4.5X
電子放大倍率(24寸顯示器)40-262X40-262X40-262X
XY軸精度3.0+L/2003.0+L/2003.0+L/200
Z軸精度5.0+L/200(3X以上物鏡)5.0+L/200(3X以上物鏡)5.0+L/200 (3X物鏡以上)
XY軸重復精度332.5
機臺運行速度XY軸300mm/S (Max) Z軸100mm/S (Max)XY軸300mm/S(Max)Z軸100mm/S(Max)XY軸300mm/S (Max) Z軸100mm/S (Max)
溫濕度溫度20±2 ℃,溫度變化≦2℃/hr,濕度30~80%溫度20±2℃,溫度變化≦2℃/hr,濕度30~80%溫度20±2 ℃,溫度變化≦2℃/hr,濕度30~80%
電源AC200-240V,50/60Hz,1400W功率AC200-240V,50/60Hz,1400WAC200~240V,50/60Hz,1400W

三、主要配置清單

序號

名稱

分項名稱

規格及參數

1

設備主體

機械結構

大理石主體結構,膨脹系數小,物理特性穩定

2

載物臺

鑄鐵材質,物理特性穩定

3

光柵尺

0.5um高精度玻璃光柵尺

4

導軌

交叉滾柱導軌

5

絲桿

臺灣TBI滾珠絲桿

6

光學系統

相機

1/2英寸靶面130萬像素彩色數字相機

7

鏡頭

0.7-4.5X 手動變倍同軸光鏡頭

8

電子放大倍率

40-262X(24寸顯示器)

9

視野范圍

9.1*6.9mm(0.7X)- 1.4*1.1mm(4.5X)

10

透射光

球積分平行光路LED透射光源(255級任意可調)

11

表面反射光

4環8區程控LED反射光源(255級任意可調)

12

電控系統

控制器

SBK-300(全閉環)

13

電機

“匯川”交流伺服電機

14

操作盒

SBK-A型操控盒

15

軟件系統

測量軟件

SBK-CNC(標準版)

16

電腦系統

電腦主機

I5-11Cpu,16G內存,240G SDD,24寸顯示器,鍵鼠

17

附件

校正塊

光刻標準元素校正塊

18

出廠合格證

SBK出廠合格證

19

出廠檢驗報告

SBK出廠檢驗報告

20

硬件說明書

硬件說明書、軟件說明書

21

選配

探針系統

英國雷尼紹“Renishaw” MCP探針

22

激光系統

點激光、點光譜傳感器

23

其它鏡頭

自動變倍鏡頭、導航鏡頭

24

Z軸加高

Z軸行程加高至300mm

四、軟件測量功能

(1)、基本測量功能:

1.1幾何測量功能:點、線、圓、弧、多樣曲線周長和面積、橢圓、矩形、四邊形、槽、R 角、 環、距離、角度、直徑等。

1.2組合構造測量:平移、旋轉、提取、組合、平行、垂直、鏡像、對稱、相交、相切等元素構造功能;,實現中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、 輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等。

1.3 形位公差評定:直線度、平面度、圓度、垂直度、傾斜度、平行度、位置度、對稱度、同心度等。

1.4 建立坐標系功能:點線、兩點X、兩點 Y、三點、兩線建立坐標系,坐標系統平移、旋轉、 手工調整坐標系,圖像視覺定位自動匹配坐標系。

1.5 尺寸標注功能:半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注,圖片標注顯示、可圖像帶標注尺寸保存。

1.6 自動尋邊功能:取點選邊時可鼠標自動找直線、點選圓、框選區域測圓、自動圓、自動圓弧。

1.7 自動聚焦功能:可以實現自動對焦(避免手動對焦帶來的誤差,每個人眼睛的視力是不一樣的,對出來的清晰度就有差異,自動聚焦具有重復性好,使不同人員測量同樣尺寸使用自動對焦后測量數據幾乎一樣,解決手動機聚焦換人測量數據差別大。

1.8.平面度高度測量功能:光學測高和平面度精度相比手動機而言精度更高。


(2)、特色功能:

2.1 放大倍率顯示:切換倍率時,軟件自動顯示當前放大倍率;

2.2 CNC測量功能:全自動測量機能實現程序化測量,實現批量檢測需求,解決不同測量人員測量數據差異;

2.3 程控軟件調光:可以實現軟件調光,記錄燈光亮度值(避免不同操作人員燈光亮度不同帶來的人為誤差);

2.4 圖紙導入導出:CAD圖形導入實現快速編程,測量圖形導出CAD圖形,實現圖形對比測量,逆向?qū)D;

2.5 輸出及數據統計:可輸出Word、Excel、TXT 報表和 AutoCAD 文件;

2.6 自定義報表輸出:支持手動輸出至excel 模版,可客制化報表模版輸出,滿足指定報表位置輸出需求;

2.7 SPC統計功能:可輸出CPK、CA、CP等進行有效品控管制,軟件設置報表及圖形區將超差項顯示;

2.8 支持多語言:軟件包括中英等多種語言,同時支持新增不同國家語言包,實現多國語言操作畫面;

2.9 高清圖片保存:軟件可實現高清圖片保存、標注尺寸圖片保存、程序測量測量過程圖片保存等功能;


(3)、增強功能

3.1 函數運算功能:實現函數運算功能,如最大值、最小值、平均值、兩者相減等直接快速得到結果;

3.2 支持陣列測量:多工件測量時,只需編程一個工件,采用平移、陣列功能快速實現測量項目的編程;

3.3 支持模板測量:十字線模板、同心圓模板等,實現對比快速測量;

3.4 平面度測量:采用Z軸光柵尺進行可進行影像高倍率下對焦平面度測量、高度差、深度測量,或選配增加探針進行接觸式平面度、高度測量;

3.5 拍照并標注:軟件可對工件進行拍照拼接,形成大地圖并可顯示標注尺寸;

3.6 任意擺放模板閃測:支持模板測量:視野內小工件可以通過創建模板配合陣列功能實現產品快速測量;

3.7 預置元素:可以由命令行直接輸入坐標信息,生成點、直線、圓、圓弧等,滿足特殊需要;

3.8 導航功能:可選配帶導航鏡筒,輕松實現快速導航定位測量位置;

3.9 數據加密:支持輸出加密EXCEL數據;

3.10 輪廓掃描:快速溶進行工件輪廓掃描外型,導入CAD中或保存DXF格式;

3.11 輪廓度測量:可進行不規則或規則圖形進行輪廓度對比測量,評價出不同位置的變量;

3.12軟件程序權限管理:具有管理員設定參數權限設定,程序編輯權限設定。

3.13圖像窗口調整:可根據需求進行圖像窗口調整比,滿足不同客戶的使用需求。

3.14掃碼識別功能:軟件支持掃條碼、二維碼,可調用測試程序,同時可按按工件型號、工件名稱、檢測日期、工件識別碼等進行存儲。

3.15 多功能操作遙桿:XYZ三軸操作遙桿,精準操作XYZ軸移動及調焦,帶鎖軸、調速功能。


五、培訓與驗收

1、培訓

1)參加培訓的人員應具備計量基礎知識和計算機基本操作常識。

2)供方在客戶現場負責對用戶操作人員進行設備系統理論、實際操作和常規保養的基本培訓。完成培訓后做現場考核,合格后方可操作設備。

3)時間:1~2個工作日.

4)參加人數:≤3人。

2、驗收

1)現場開箱后,核對設備的型號、配件的規格數量;確認外觀有無劃傷或掉漆;確認各部件有無損壞或異常。

2)使用思誠資源儀器專用玻璃標準器進行設備的校準,確認儀器符合技術協議的要求。

3)驗收標準參照現行國家(或行業)標準以及本技術協議為準。

4)驗收合格后,供方和需方簽訂《產品驗收?qǐng)?bào)告》。


六、售后服務

1、思誠資源儀器承諾所提供給客戶的產品質量保證期為12個月,自交付之日起計算。

2、供方在接到故障信息后,3小時內回應,包括電話、通訊聊天軟件、傳真、郵件等方式進行遠程指導用戶排除故障。若故障仍不能排除,供方將在72小時內進行售后上門服務。

3、旨在為客戶提供及時優質的服務,用戶在設備發生故障時應及時詳細地提供故障相關信息。

4、質保期內,實行“三包”,設備在正常使用過程中出現產品質量問題,客戶有權要求供方免費維修及更換,易 損易耗件(載物臺玻璃)除外,當設備需要升級時免費升級。若設備屬于人為損壞、非產品質量問題、自然災害等不可抗力造成的損害,則不在保修范圍內,思誠資源儀器也應及時提供售后服務,但客戶需承擔供方人員差旅費與材料維修費用。

5、設備屬于精密測量?jī)x器,對使用環境和安裝有嚴格要求,為確保設備的正常使用,質保期內未經供方允許,客戶不得擅自進行設備的搬遷、拆解和改裝,因客戶以上行為而造成的一切不良后果,將由客戶自行承擔。

6、質保期外,思誠資源儀器負責提供長期優惠的有償服務和技術支持。
