自營美國施泰力Starrett臥式數碼比對測量系統HDV500

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: Starrett(施泰力)

產品分類: 影像測量?jī)x

型號: HDV500 CNC

單位: 個

配送倉庫: 國內倉庫

貨期

產品亮點: HDV500臥式數碼比對測量系統結合了大型臥式光學投影儀和影像測量系統的優點，具有大行程X-Y工作臺20"x8"(500x200mm)，并采用重載鋼結構，與傳統的臥式投影儀配置類似。

數量: - +

產品樣本

美國施泰力Starrett臥式數碼比對測量系統HDV500.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

Starrett(施泰力)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

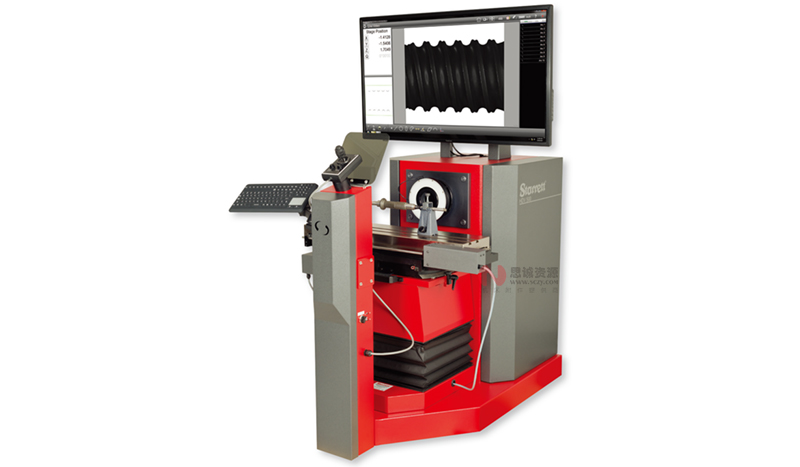

HDV500臥式數碼比對測量系統結合了大型臥式光學投影儀和影像測量系統的優點，具有大行程X-Y工作臺20"x8"(500x200mm)，并采用重載鋼結構，與傳統的臥式投影儀配置類似。

功能特點：

剛性鋼結構，帶硬質陽極氧化的工作臺工作面板

工作臺尺寸為21.3"x5.1"(540mmx130mm)

最大承重能力為330lb（150kg）

焦距為3"（75mm）

帶有±15°游標刻度的轉動角度調整裝置

X-Y軸和焦點通過控制桿和追蹤球手動定位

X軸和Y軸上的Heidenhain光柵尺分辨率為0.5μm（0.00002"）

用于表面和輪廓照明的LED照明系統

500萬像素黑白攝像頭（2448x2058像素）

0.002%超低畸變的遠心FOV測量

64位Intel?處理器

Windows?7操作系統專業版

帶DXF/FOV功能包的MetLogix? M3測量軟件

軟件和零件影像顯示在42"(1070cm)彩色觸摸屏（1920x1080像素）上

選項：

3個可互換遠心鏡頭，可獲得從1.4"x1.1"到3.0"x2.5"的視場（專利申請中）

豐富的附件、工件夾持裝置和校驗標準件

HDV500臥式數碼比對測量系統結合了大型臥式光學投影儀和影像測量系統的優點，具有大行程X-Y工作臺20"x8"(500x200mm)，并采用重載鋼結構，與傳統的臥式投影儀配置類似。工作臺與暢銷的HF600和HF750投影儀相同，具備330lb（150kg）承重能力。與HDV300和HDV400相似，系統的核心在于與高分辨率彩色數碼攝像頭（專利申請中）連接的擁有獨特設計的可互換鏡頭安裝系統。HDV500系統可選用3種遠心透鏡。HDV系統配備運行MetLogix M3測量軟件的64位計算機。通過該軟件，計算機可導入DXF CAD文件，并通過CAD文件直接創建2D Go/?-Go“輪廓樣板”。影像邊緣檢測（VED）能夠?qū)崿F(xiàn)導入文件與被檢測工件影像間的實時交互。

?

系統參數	遠心鏡頭
光學放大倍率	0.11x	0.16x	0.24x
在40"顯示器上的放大倍率	6.5x	9.3x	14.7x
視場寬度	3.0"(76mm)	2.1"(54mm)	1.4"(35mm)
工作間距	9.0"(228mm)	6.25"(159mm)	6.0"(150mm)
光學畸變，%	0.04%	0.03%	0.04%

特點	MetLogix? M3
計算機安裝在主機殼中	x
彩色圖形觸摸屏	x
Windows?7操作系統	x
X-Y-Q（角度）測量值	x
2D幾何軟件，帶偏轉功能	x
影像邊緣檢測	x
CAD文件導入和導出	x
FOV測量	x
消除薄膜疊加	x
軟件開發商	MetLogix?

透鏡	視場(FOV) in	mm
0.11x	3.0x2.5	76x64
0.16x	2.1x1.8	54x45
0.24x	1.4x1.1	35x29

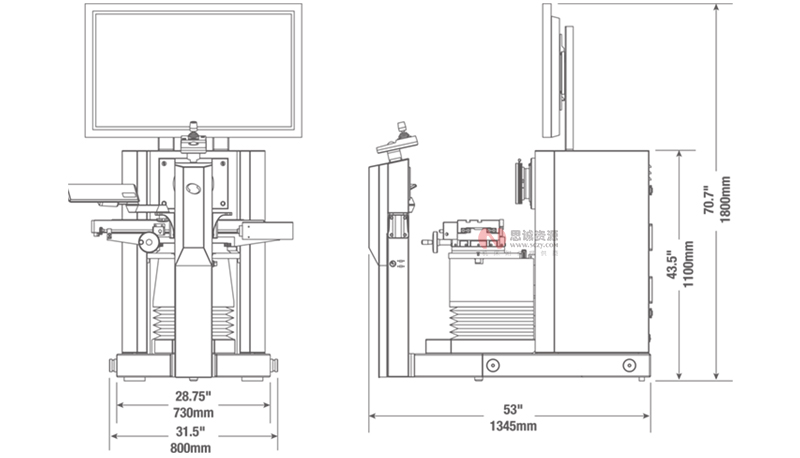

HDV500
凈重	230lbs
	105kg
裝運重量	440lbs
	200kg
X-Y行程	16"x6"
	400x150mm
X-Y軸精度	E2=3.0μm+L/33



思誠資源為您提供：美國施泰力Starrett臥式數碼比對測量系統HDV500的采購報價、Starrett(施泰力)HDV500 CNC型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于Starrett(施泰力)正品品牌的其他影像測量?jī)x資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。

!
