自營波龍(BLUM)TC54-20 測頭-接觸式刀具測量器 ECP06.5400-020-A3

TC54-20 測頭是一種通用且經濟的解決方案，用于在機床3個運動軸上進行刀具測量與破損監控。

波龍(BLUM)TC54-20 測頭-刀具測量與破損監控系統P06.5400-020-A3
TC54-20 測頭是一種通用且經濟的解決方案，用于在機床3個運動軸上進行刀具測量與破損監控。這款測頭用于需要經常在加工區域內拆裝的場合，或用于帶交換工作臺的機床。這款測頭采用了新發布的專利技術shark360，內置一個特制的平面齒輪。Shark360測量機構在精度和可靠性方面為機床內的測量技術樹立了新標桿。

適用機床品牌：
日本牧野Makino、日本森精機mori seiki、日本馬扎克Mazak、日本兄弟Brother、日本安田Yasda、德國德瑪吉DMG、瑞士米克朗Mikron、瑞士阿奇夏米爾GF、美國哈斯Haas、美國哈挺Harding、韓國斗山Doosan、臺灣協鴻Hartford、臺灣高峰KAFO、臺灣永進YCM、臺灣亞威AWEA、臺灣LITZ等。

適用控制系統：
發那科Fanuc、西門子Siemens、三菱Mitsubishi、海德漢Heidenhain等。

波龍(BLUM)TC測頭視頻

技術參數
● 防護等級: IP68
● 電源-由標準電池供電
● 監控-在3個運動軸上進行刀具測量和破損監控

特點
●3D刀具測頭：? 40 mm
●在3個運動軸上進行刀具測量和破損監控
●最大測量速度：2m/min
●重復性精度：0,4 μm 2σ

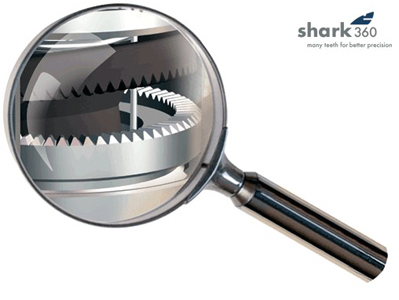

●內置shark360技術
●可靠的紅外線數據傳輸
●極高測量速度
●無磨損的測量機構確保長期穩定性
●低耗電設計
●堅固的機械設計
●選項：吹氣噴嘴和切屑防護
●測桿有自對心設計，更換時免除調整對心
●防護等級IP68

技術亮點
● 可靠的紅外線數據傳輸
● 極高測量速度
● 無磨損的測量機構確保長期穩定性
● 低耗電設計
● 堅固的機械設計

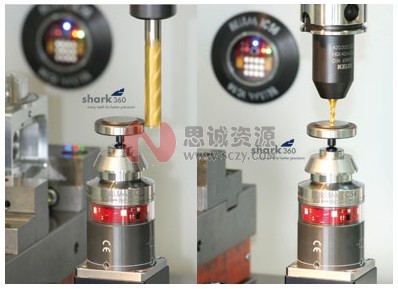

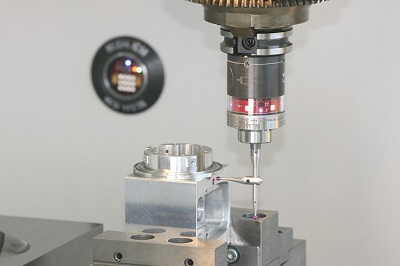

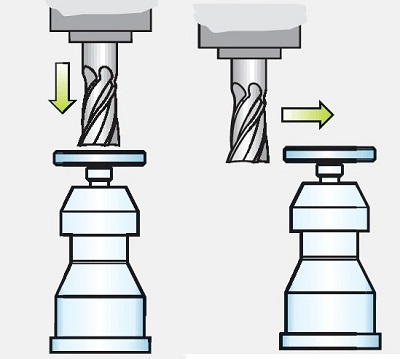

全方向通用型測頭
● 在主軸靜止的情況下測量刀具長度
● 在主軸靜止或旋轉時測量刀具半徑
● 刀具破損監控

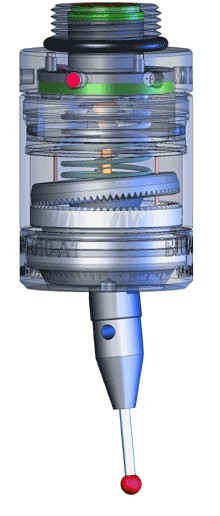

革命性的測量機構
● 帶有平面齒輪的測量機構
● 偏心測量時仍然保持最高的測量精度
● 各方向精確無圓周凸角的測量特性
● 可承受極高加速度和測量速度

光電式信號觸發原理
● 通過遮蔽內部微型光柵實現無磨損的信號觸發
● LED指示輸出信號狀態
● 相比傳統測頭顯著提高測量速度和精度
● 無磨損的測量機構確保長期穩定性

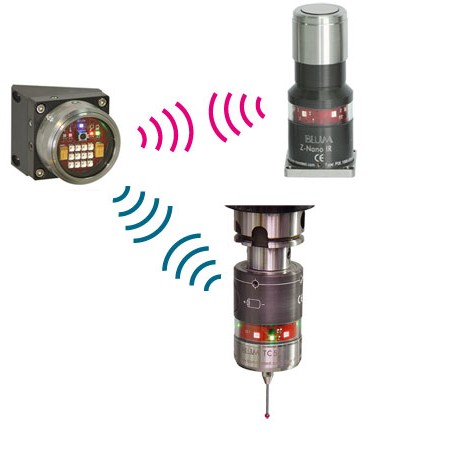

紅外線數據傳輸
● 通過紅外線接收器實現可靠的數據傳輸
● 單個紅外線接收器可順序控制兩個測頭(DUO)
● 特別適用于帶有交換工作臺的機床
● 高魯棒性設計
● 安裝簡便


供電

● 低耗電設計，可實現10萬次接觸測量
● 可更換的標準電池，成本極低
● LED指示電池電量

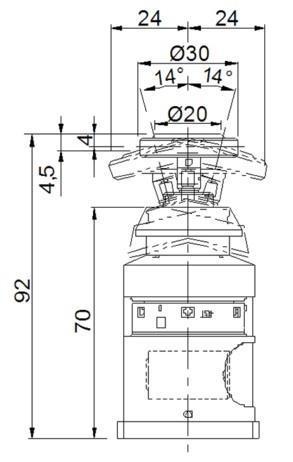

尺寸規格

尺寸規格如右圖
