千分表表圈松動和轉動不靈活的修理

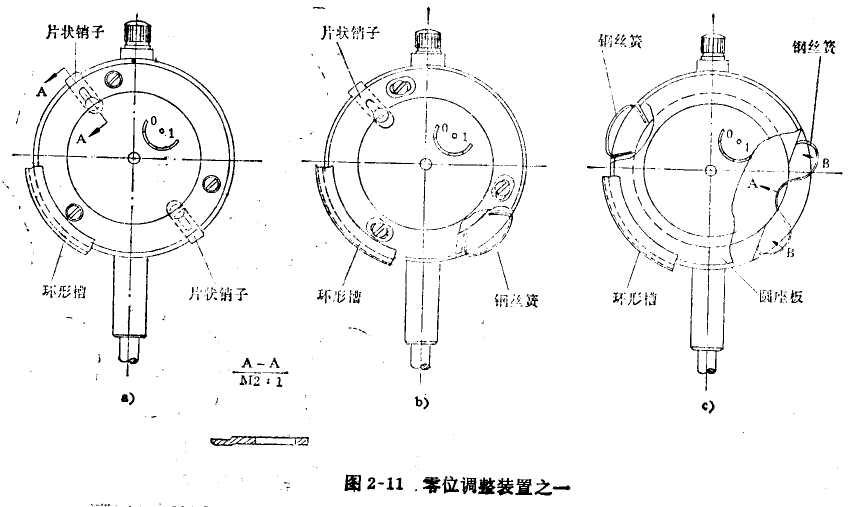

表圈和表體的結合方式如圖2—11、2—12和2—13所示。圖2—11中，表圈松動、卡死和轉動不靈活主要是由于片狀銷子和表圈等配合件的形狀、尺寸不正確以及配合不好。片狀銷子的形狀如A-A局部視圖所示，它彈性地壓在環形槽的一側，表圈松動時，可將銷子適當彎曲，增大銷子對表圈的壓力。

銷子與環形槽配合面不光潔、有毛刺和銹蝕時，轉動表圈就會出現時松時緊或卡死現象，可用小銼刀或油石修整。銷子伸入環形槽中過長，頂住環形槽底，也會使表圈轉動不靈活或卡死。

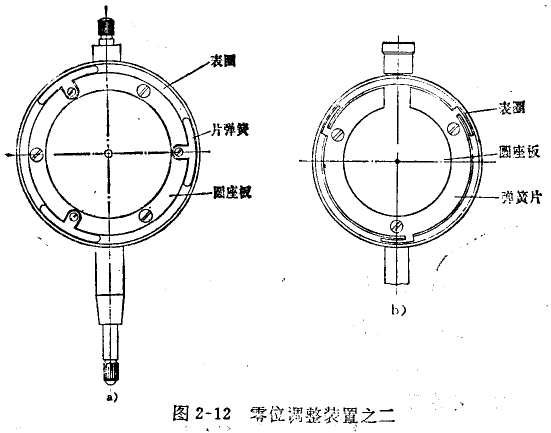

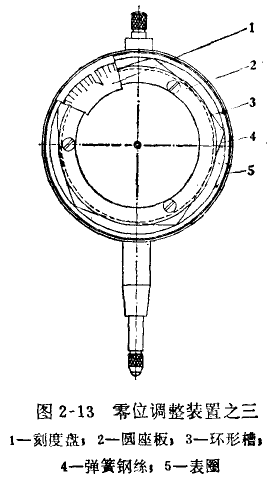

圖2—11c和圖2—13中，鋼絲簧的形狀不正確或彈力不足，會使表困松動．圖2—12中，常因片彈簧失去彈性而使表圈松動，這時只要將片彈簧稍加彎曲即可。
