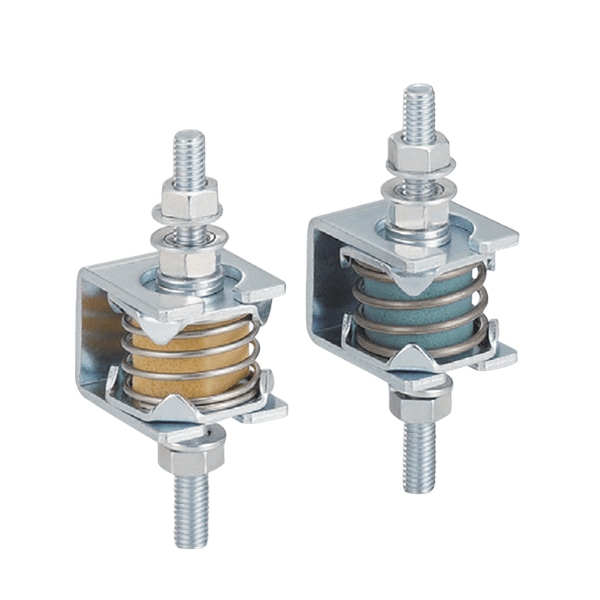

自營ERON-NABEYA雅朗 BBU25系混合內置防振座輕型

對在線式檢查儀、測量儀、圖像處理裝置等需要避免振動的設備進行隔振。

對小型泵、鼓風機、制冷機、電動機等設備所產生的振動進行防振。

材質 外殼：SPHC 螺栓：S20C 彈簧：SUS

表面處理：三價鉻電鍍

用途

對在線式檢查儀、測量儀、圖像處理裝置等需要避免振動的設備進行隔振。

對小型泵、鼓風機、制冷機、電動機等設備所產生的振動進行防振。

●采用彈簧和防振材料的混合結構，即使對于重量輕的對象也可獲得很好的隔振效果。另外，利用防振材料的衰減效果，可快速吸收晃動。

●無論對象負荷大小，防振座的形狀均相同，因此也可方便地安裝在偏載的對象物上。

●配件接合未使用粘接劑，無需擔心接合部老化、脫落。

●附帶用于防止搭載設備傾倒的限位機構。

■振動傳遞率（典型數據）

說明例：對于30Hz的振動，振動傳遞率約為0.1倍，因此振動可衰減至1/10。

■選擇要點

根據規格表，選擇容許負荷適當?shù)姆勒褡?。選擇固有頻率為防振或隔振對象的振動頻率1/2以下的防振座。

【選擇例】需要對1個防振座上作用5kg負荷、轉速1800rpm的泵進行防振，泵產生的振動頻率為1800轉/60秒＝30Hz。 因此，應選擇固有頻率為30Hz/2=15Hz以下的防振座。

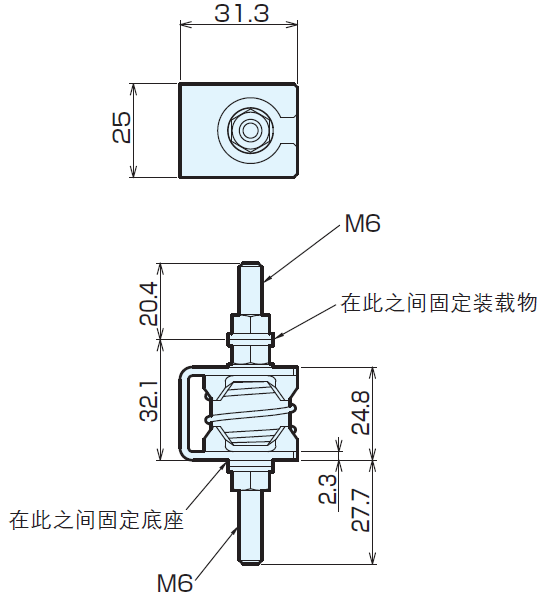

■規格

※變形量及固有頻率為計算值。
